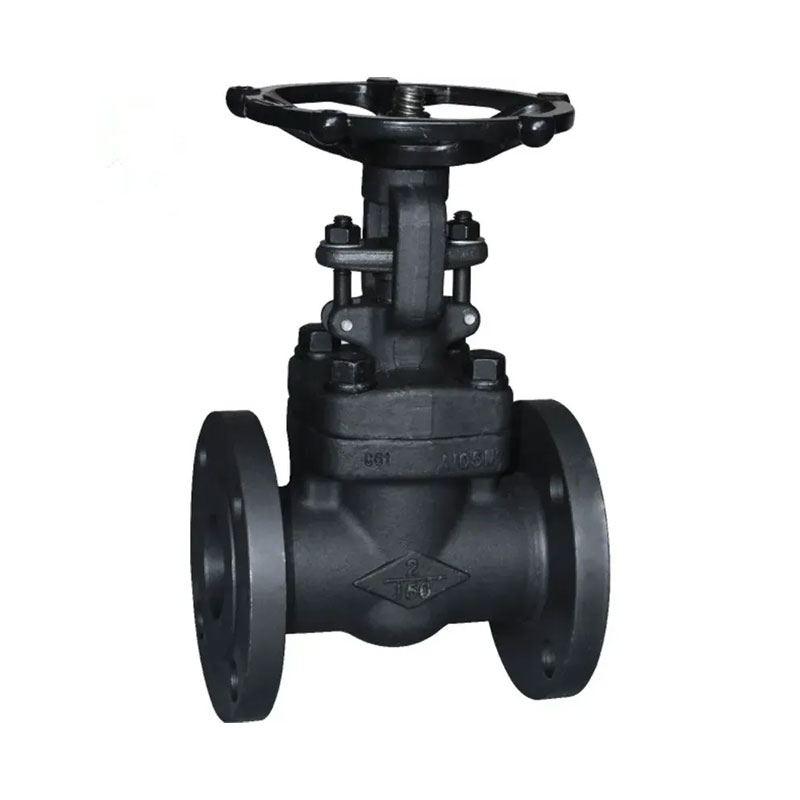

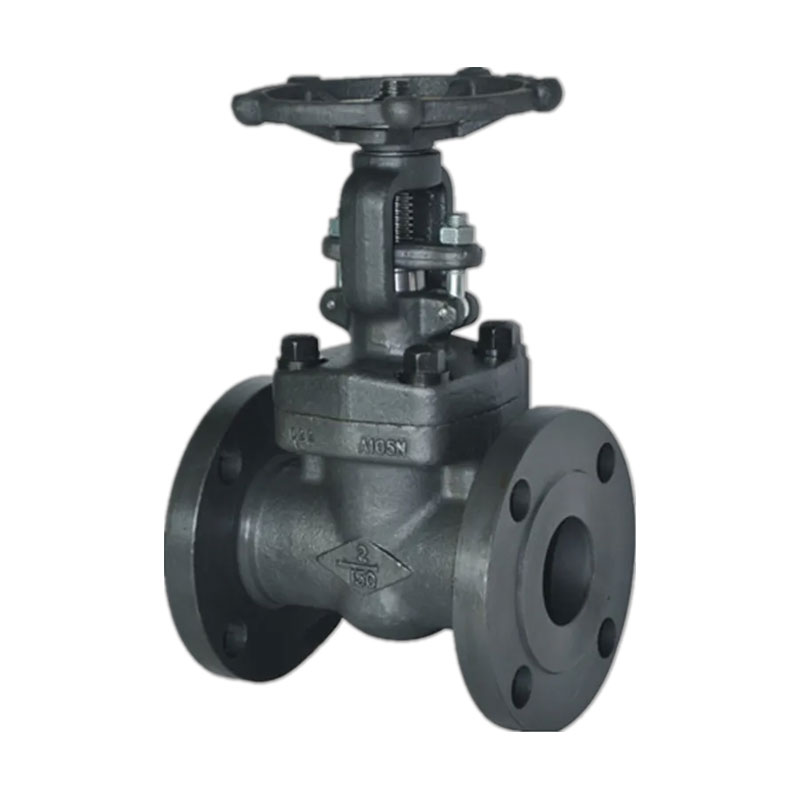

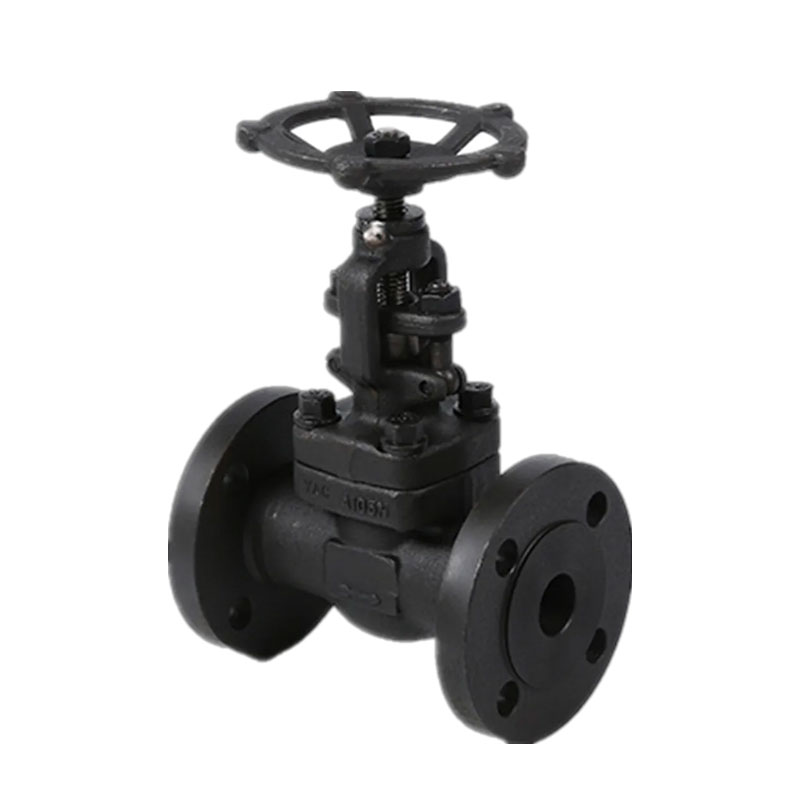

La válvula de puerta final de la brida de acero forjado de 150 lb fabricado independientemente por la válvula Qiaopai ha mejorado la resistencia y el sellado del cuerpo de la válvula a través de la general proceso de forjado y puede resistir el impacto de la presión interna y la temperatura Diferencia Estrés.
Mientras tanto, el diseño compacto y la estructura de diámetro completo garantizar una baja resistencia y un flujo de alta eficiencia, por lo que es una válvula ideal para Empresas que buscan comprar una tubería de larga duración y de alto rendimiento Sistemas de control.
Tamaño: 1/2 ''-2 '' (DN15 ~ DN50)
Clasificación de presión: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)
Material: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Temperatura adecuada: -29ºC ~ 429ºC.
Medio adecuado: agua, vapor, petróleo y gas natural, etc.
Diseño y conformidad de fabricación: API602, BS5352, ANSI B16.34
La dimensión soldada de enchufe se ajusta a ANSI B16.11, JB/T1751
Dimensión de extremos del tornillo ajustado a ANSI B1.20.1, JB/T7306
Conforme a Buttwelded a ANSI B16.25, JB/T12224
Los extremos de la brida se ajustan a ANSI B16.5, JB79
Prueba e inspección cumplen a: API598, GB/T13927, JB/T9092
| NO. | Nombre de parte | CS a ASTM | En cuanto a ASTM | SS a ASTM | ||
| Tipo A105 | Tipo F22 | Escriba F304 (L) | Tipo F316 (L) | |||
| 1 | Cuerpo | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | Anillo de asiento | A276 420 | A276 304 | A276 304 (l) | A276 316 (l) | |
| 3 | Cuña | A276 410 y 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | Provenir | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | Empaquetadora | Corrugado SS + Grafito | SS + PTFE | |||
| 6 | Capó | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Perno del capó | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Alfiler | A276 420 | A276 304 | |||
| 9 | Glándula | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | Gloga de gloga | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Brida de glándula | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | Glándula | A193 2h | A194 4 | A194 8 | A194 8m | |
| 13 | Nueces de yugo | A276 410 | ||||
| 14 | H.W. Tuerca de bloqueo | A194 2H | A194 4 | A194 8 | A194 8m | |
| 15 | Letrero | Ss | ||||
| 16 | Rueda manual | A197 | ||||
| 17 | Junta de rodamiento | A473 431 | ||||
| 18 | Embalaje | Grafito flexible | Ptfe | |||
| Medio adecuado | W.O.G. etc. | W.O.G. etc. | HNO3CH3OOH ETC | |||
| Temperatura adecuada | -29 425 | -29 550 | -29 180 | |||
Nota: Otros materiales están disponibles a pedido.
Dimensiones (mm) y pesos (kg)
Válvula de puerta final con bridas 150 lb ~ 600 lb
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (abierto) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Pesas | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| Bw | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| Bw | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| Bw | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
La cubierta de la válvula de la válvula de compuerta de la brida de acero forjado integrado 150 lb se divide en tres tipos: cubierta de válvula atornillada, cubierta de válvula soldada y Presión de tapa de válvula de autoletenimiento.
La característica principal de esta válvula es un Rising STEM con un soporte, y el cuerpo de la válvula general es una brida. Departamento El diseño del asiento de la válvula de fondo reduce la presión del líquido y garantiza fluir. Ampliamente aplicable como un dispositivo regulador e interceptado en fluido tuberías como agua del grifo, aguas residuales, construcción, alimentos, electricidad, medicina, metalurgia, textil, sistemas de energía, etc.
