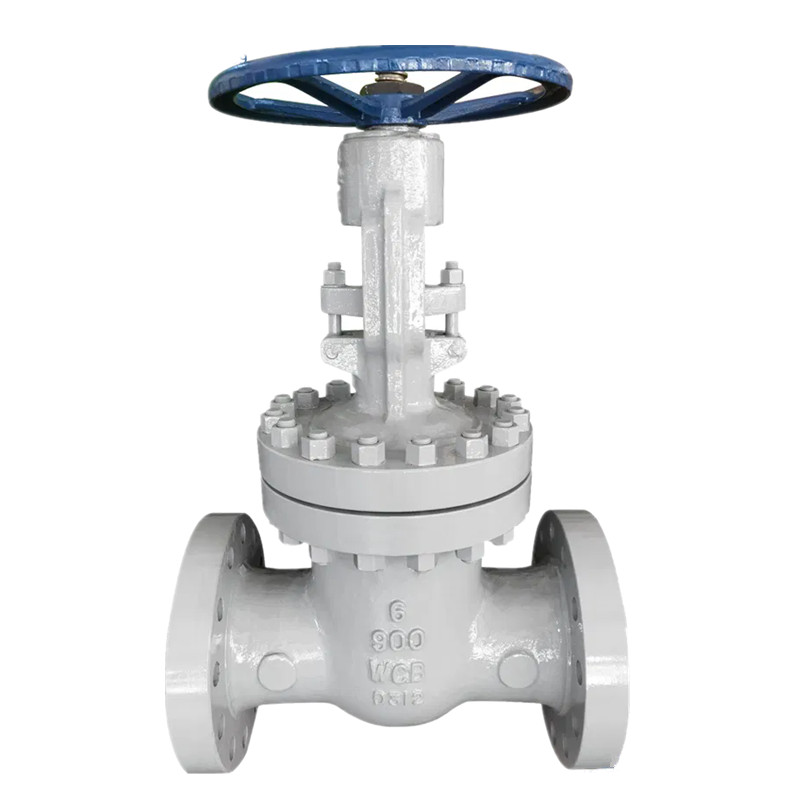

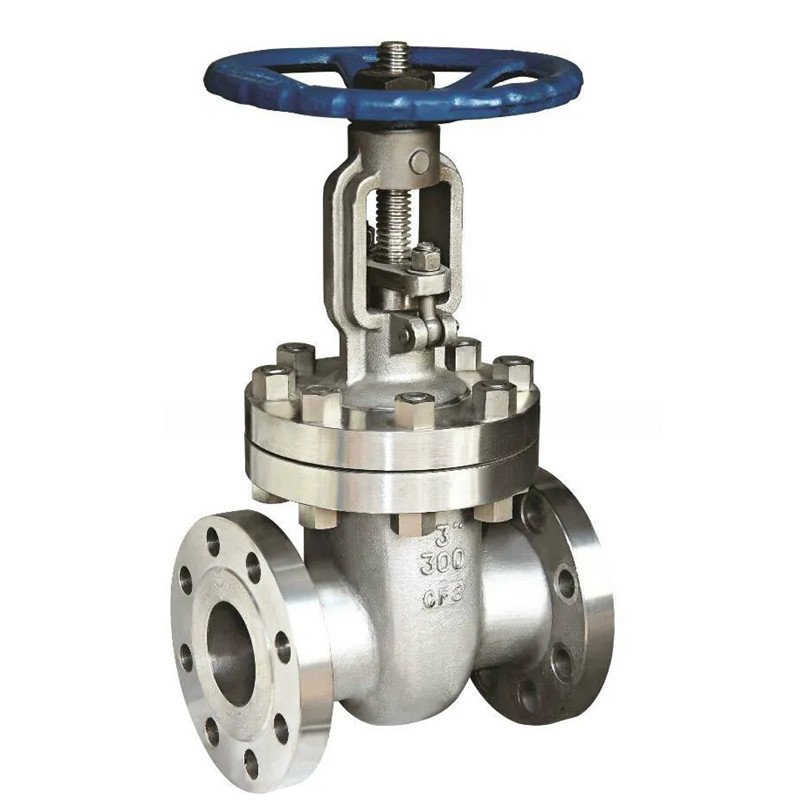

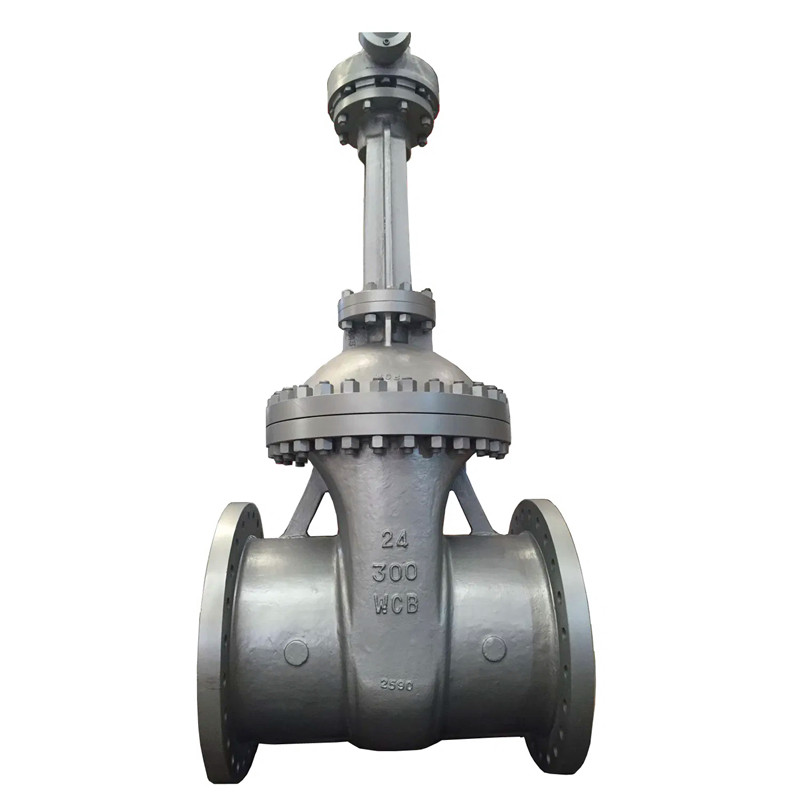

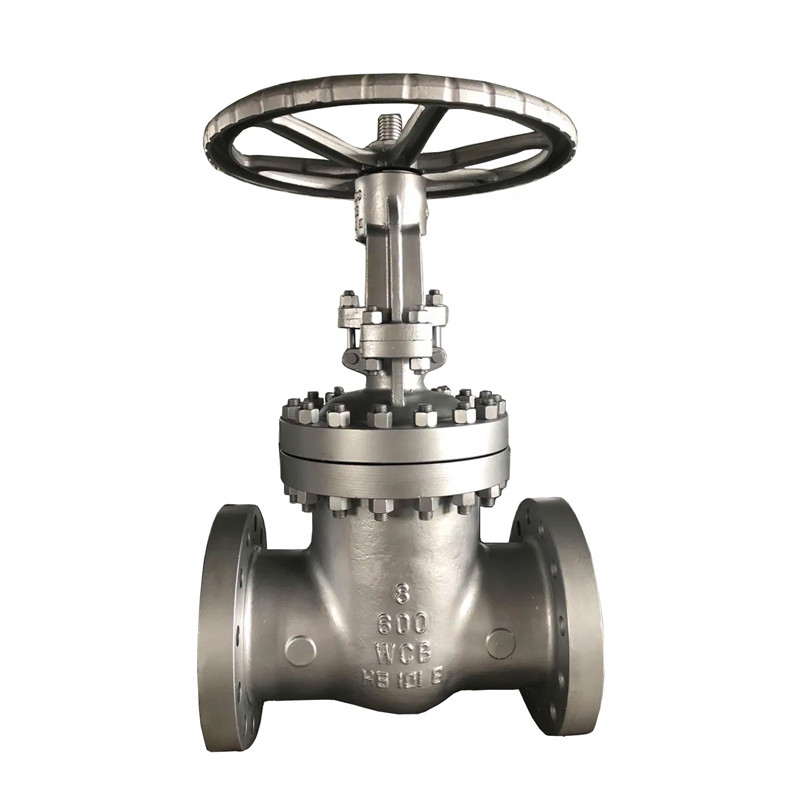

Wenzhou JOEPAI Valve Co., Ltd. es un fabricante profesional de válvulas. el El diseño de paso total de la válvula de compuerta de cuña de acero fundido garantiza un flujo suave de el medio, y el par de sellado está rectificado con precisión para mantener una buena Rendimiento de sellado y estabilidad de apertura y cierre durante mucho tiempo. Estructura de sello blando o de sello metálico opcional, puede aceptar múltiples medios y condiciones de construcción complejas.
¿Qué es la válvula de acero fundido? La válvula de compuerta de cuña de acero fundido es una de las muchas válvulas tipos, fabricados en acero fundido (acero al carbono, acero inoxidable CF8). El aplicable La temperatura para válvulas de acero fundido es ≤ 425 ℃, y el medio aplicable es agua, petróleo, gas natural, etc. La serie de válvulas de acero fundido de uso común Los productos incluyen válvulas de bola de acero fundido, válvulas de compuerta de acero fundido, válvulas de compuerta de acero fundido. válvulas de mariposa, válvulas de retención de acero fundido, válvulas de globo de acero fundido, filtros de acero, etc.
Características: La puerta es ajustable verticalmente para abrir y cerrar, solo completamente abierto y completamente cerrado, y no se puede ajustar ni acelerar;
La guía de cuña minimiza el roce y el desgaste del asiento, lo que da como resultado un ciclo de vida prolongado.
Diseñado según API 600, ASME B16.34.
Cara a Cara: AMSE B16.10
Extremos con bridas: ASME B16.5
Inspección y pruebas: API 598
Cuerpo fabricado en acero fundido de resistencia superior.
El sello del vástago ofrece un sellado hermético con poco o ningún mantenimiento durante largos períodos de tiempo.
Carga dinámica opcional de embalaje.
Vástago no giratorio.
Las caras de los asientos con revestimiento duro resisten la erosión.
Otros tamaños y clases de presión disponibles. Póngase en contacto con la empresa para obtener especificaciones.
Rango(s) de tamaño:NPS 2 - 24 (DN 50 - 600)
Clasificación de presión: ASME Clases 150 - 900
Conexión estándar: Extremos de brida
Operado por: volante, engranaje, actuador neumático, hidráulico y eléctrico.
| CLASE150 | |||||||||||||
| tamaño (en) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-ancho(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Mmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASE300 | |||||||||||||
| tamaño (en) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-ancho(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Mmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASE600 | |||||||||||||
| tamaño (en) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-ancho(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Mmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| CLASE900 | |||||||||||||
| tamaño (en) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-ancho(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Mmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
| Cuerpo | WCB,CF3,CF3M,CF8,CF8M |
| Capó | WCB,CF3,CF3M,CF8,CF8M |
| Provenir | 2Cr13, SS304, SS316, acero al carbono |
| Tuerca del vástago | latón |
| Anillo de cuña | CF3,CF3M,CF8,CF8M |
| Desct | ASTM A216 WCB |
| Junta del capó | Grafito, PTFE |
| Asiento | CF3,CF3M,CF8,CF8M |
| Embalaje | Grafito |
| volante | GGG40/50,ASTM A536 65-45-12 |
| Rango de presión | 150 libras, 300 libras, 600 libras, 900 libras |
El componente de apertura y cierre de una válvula de compuerta de cuña de acero fundido es la placa de compuerta y la La dirección de movimiento de la placa de la puerta es perpendicular a la dirección de el fluido. La válvula de compuerta sólo se puede abrir y cerrar completamente, y no se puede ajustar ni acelerar.
La válvula de compuerta tiene dos superficies de sellado, y la válvula de compuerta de modo más comúnmente utilizada tiene dos superficies de sellado que formar una forma de cuña. El ángulo de la cuña varía con los parámetros de la válvula, generalmente 5°, y 2° 52' cuando la temperatura media no es alta.
