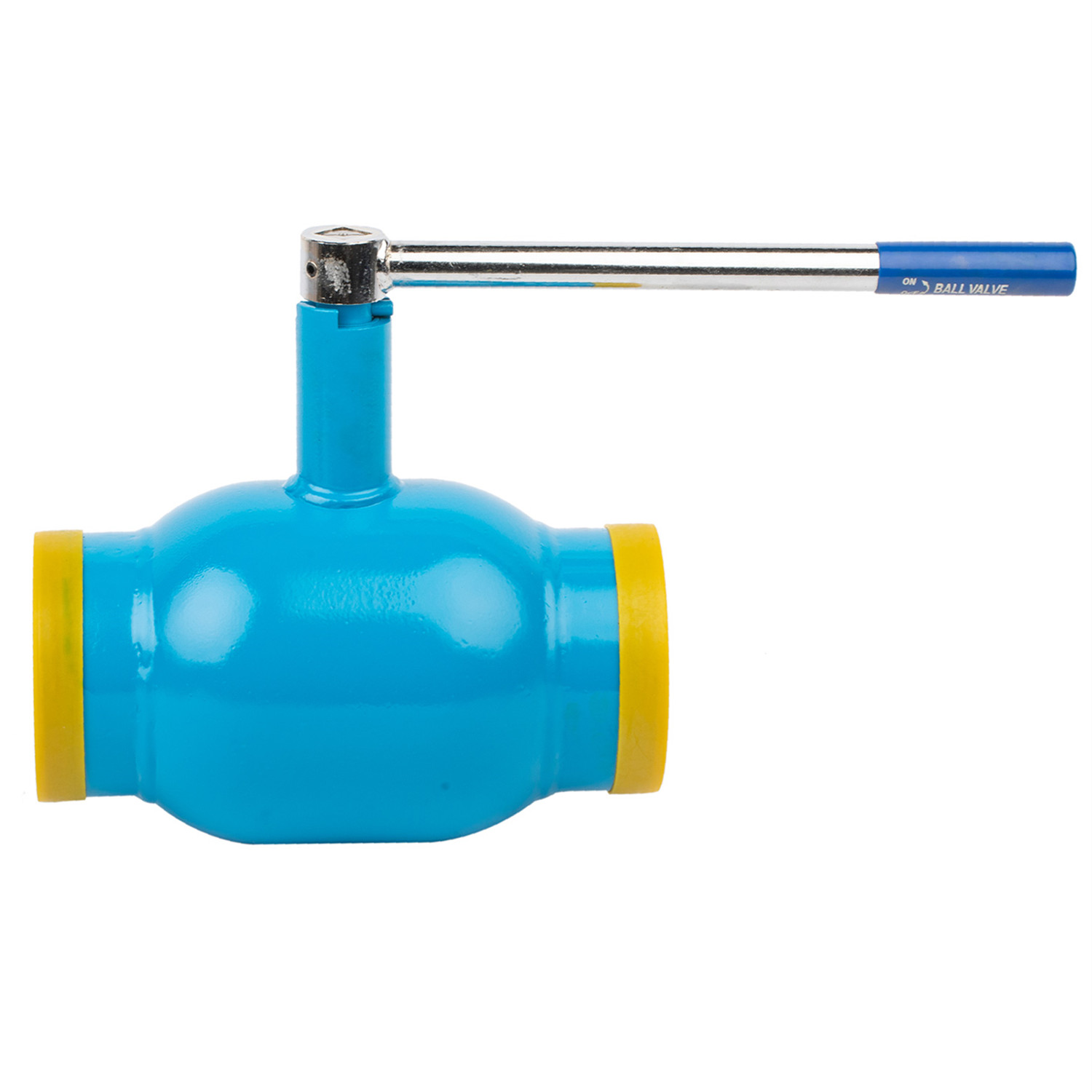

La válvula de bola completamente soldada operada por palanca de alta calidad JOEPAI está compuesta de un anillo de sellado de PTFE carbonizado y un resorte de disco, y se utiliza como un Dispositivo de apertura y cierre abierto y completamente cerrado. Por lo tanto, tiene fuerte adaptabilidad a los cambios de presión y temperatura, y no producirá cualquier fuga dentro del rango de presión y temperatura marcado.

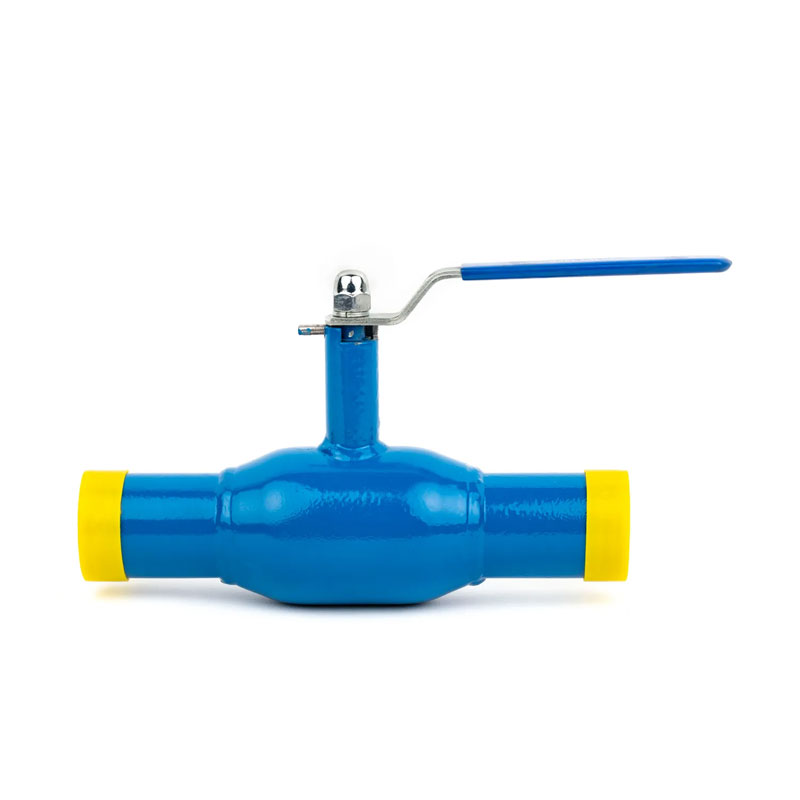

Válvula de bola totalmente soldada accionada por palanca. No habrá fugas externas ni
otros fenómenos.
El proceso de mecanizado de la esfera es rastreado y detectado por avanzados
detectores informáticos, por lo que la precisión de mecanizado de la esfera es alta.
Debido al hecho de que el material del cuerpo de la válvula es el mismo que el de la tubería
Material, no habrá tensión desigual y no habrá deformación.
debido a terremotos o vehículos que atraviesan el suelo. El oleoducto es
resistente al envejecimiento.
El cuerpo del anillo de sellado está hecho de material RPTFE con un contenido de carbono de
25%, asegurando total ausencia de fugas (0%).
Las válvulas de bola soldadas directamente enterradas pueden enterrarse bajo tierra sin necesidad de
necesidad de construir grandes pozos de válvulas. Sólo es necesario instalar pequeños pozos poco profundos.
en el terreno, ahorrando enormemente costos de construcción y tiempo de proyecto.
La longitud del cuerpo de la válvula y la altura del vástago de la válvula pueden ser
ajustado de acuerdo a los requerimientos de construcción y diseño del
tubería.
La precisión de procesamiento de la esfera es muy precisa, la operación es
fácil y no hay interferencias adversas.
Utilizando materias primas avanzadas, puede mantener una presión de PN25 o
más alto.
En comparación con productos de las mismas especificaciones en la misma industria, el
El cuerpo de la válvula es pequeño y tiene una apariencia hermosa.
La vida útil de la válvula es de más de 20 años y garantiza un funcionamiento normal.
funcionamiento y uso.
Cuerpo: ST37.0/A106/Acero 20
Bola: SS304
Tallo: 2Cr13
Sello de vástago: FPM o VITON
Sello de bola: RPTFE (PTFE+C)
La altura del vástago y la dimensión cara a cara según el cliente.
requisitos.
| 1 | Cuerpo | AISI 20 | 6.2 | Tornillo hexagonal | 8.8 |
| 2 | Enchufe final | AISI 20 | 6.3 | Junta tórica | Vitón |
| 3 | Pelota | 304 | 6.4 | Rodamiento sin aceite | 304+PTFE |
| 4.1 | Anillo de soporte | A105 | 6.5 | Tapón de drenaje | 20Cr13 |
| 4.2 | Asiento | PTFE-C | 7.1 | Tubo de derivación | AISI 20 |
| 4.3 | Junta tórica | Vitón | 7.2 | Glándula superior | A105 |
| 4.5 | Primavera | 17-7PH | 7.3 | Junta tórica | Vitón |
| 5.1 | Provenir | 20Cr13 | 7.4 | Empaquetadora | PTFE |
| 5.2 | Rodamiento sin aceite | 304+PTFE | 7.5 | Embalaje | 20Cr13 |
| 5.3 | Junta de empuje | PTFE | 7.5 | Tornillo hexagonal | 8.8 |
| 5.4 | Junta tórica | Vitón | 7.6 | Resorte de abrazadera | 65Mn |
| 5.5 | Junta tórica | Vitón | 41 | Solenoide | |
| 5.6 | Llave plana | AISI 1045 | 42 | Tornillo | 8.8 |
| 6.1 | Base | A105 | 43 | Tuerca | 8 |
