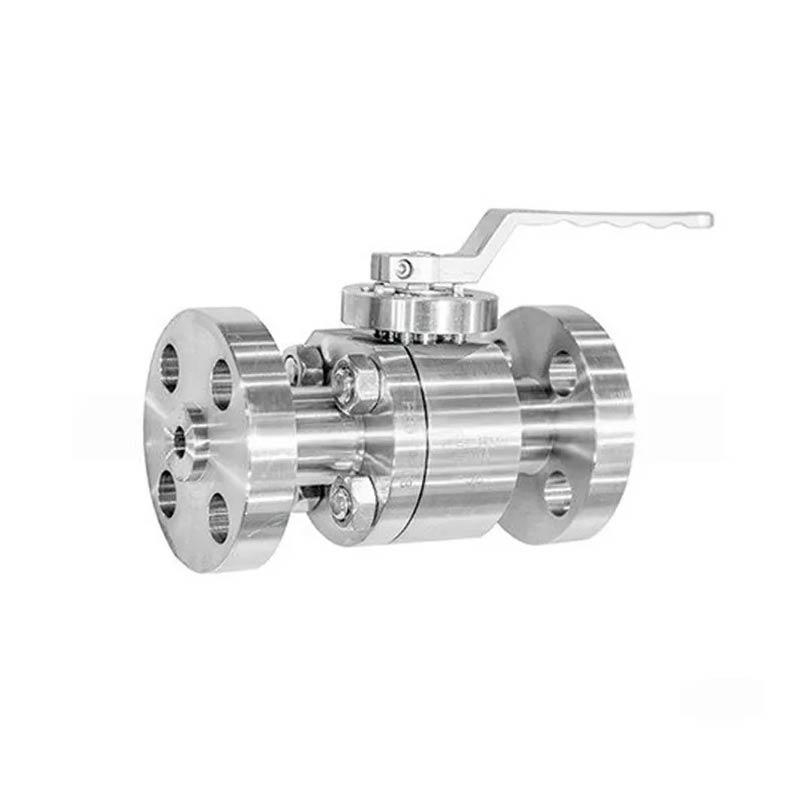

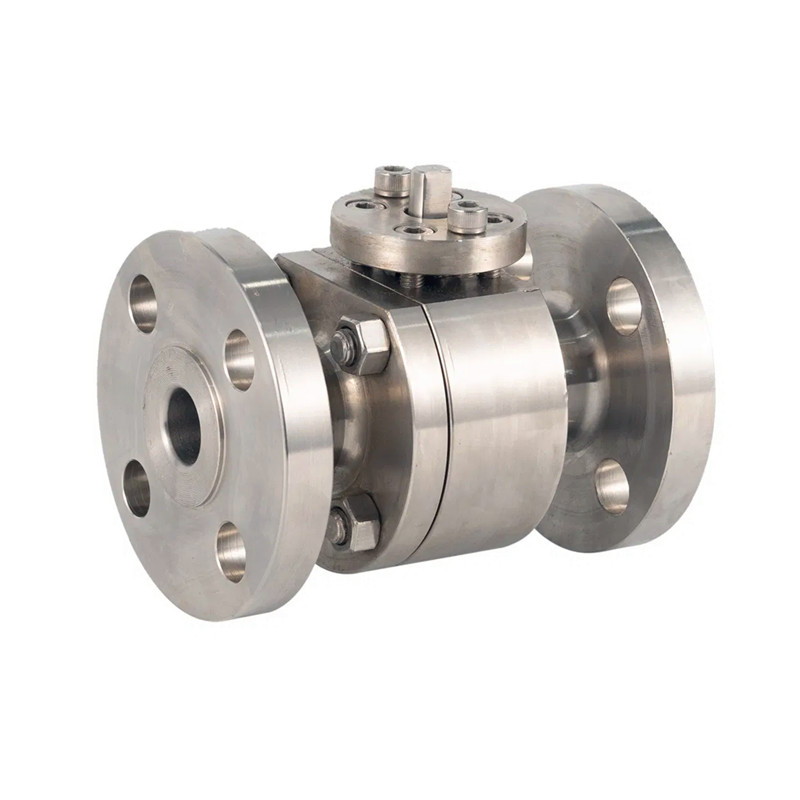

Válvula de bola con brida de alta presión forjada

La válvula JOEPAI ha estado profundamente involucrada en las bridas forjadas de alta presión. Mercado de válvulas de bola desde 2003, centrándose en servicios personalizados y de exportación para Válvulas de alta presión forjadas, con rica experiencia OEM e internacional. registros de coincidencia del proyecto. En aplicaciones industriales que involucran condiciones severas como alta presión, alta temperatura o medios corrosivos, las válvulas de bola forjadas suelen ser una opción más confiable que las válvulas fundidas. A diferencia de la mayoría de las válvulas de bola que utilizan procesos de fundición, las válvulas forjadas mejoran significativamente su resistencia estructural y resistencia a la presión mediante un método de fabricación único. Elija una válvula de bola forjada para condiciones severas donde la seguridad, la confiabilidad y la máxima resistencia no son negociables.

Ventajas del diseño

Las válvulas de bola de alta presión están diseñadas para controlar y soportar medios fluidos o gaseosos bajo altas presiones, y generalmente manejan presiones de trabajo que van desde cientos a miles de libras por pulgada cuadrada (psi). Estas válvulas están fabricadas con acero inoxidable, acero al carbono y otras aleaciones de alta resistencia para garantizar un funcionamiento sin fugas ni problemas en condiciones de alta presión, con un excelente rendimiento de sellado y durabilidad.

Al seleccionar una válvula de bola forjada, es importante comprender en qué se diferencia su proceso de fabricación del de las válvulas fundidas. Al igual que las válvulas fundidas, la producción de una válvula de bola forjada comienza con un diseño detallado y una ingeniería adaptada a los requisitos operativos específicos. Los clientes tienen la flexibilidad de seleccionar entre varios parámetros de diseño para satisfacer las necesidades de su aplicación. Ofrecemos válvulas de bola forjadas en múltiples tamaños, clasificaciones de presión, grados de materiales y configuraciones de internos. Por ejemplo, nuestras válvulas de bola forjada para servicios severos están disponibles en tamaños de ½" a 20", con clases de presión que van desde ANSI 150# a 4500#.

Una vez finalizado el diseño de la válvula, nuestros técnicos cualificados proceden con el proceso de forjado. La forja implica la aplicación de fuerza mecánica, a menudo combinada con calor, para darle forma al metal y convertirlo en componentes densos y de alta resistencia. Tanto el cuerpo de la válvula como las piezas internas están forjados, lo que da como resultado válvulas excepcionalmente robustas y resistentes que ofrecen un rendimiento confiable incluso en las condiciones más exigentes.

Estándares de diseño

Especificaciones técnicas: GB AS DIN JS
Estándar de diseño: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Cara a cara: GB/T 12221 ASME B16.10
Extremos con bridas: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
Prueba e inspección: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

Especificación de rendimiento

Presión nominal:PN1.6-6.4,Clase150/300,10K/20K
Prueba de fuerza: 1.5PN
Prueba de sellado: 1.1PN
Prueba de sellado de gas: 0,6 Mpa
Material principal del cuerpo de la válvula: A105, F304, F316, acero inoxidable dúplex
Medio adecuado: agua, vapor, aceite, que contiene fibras, sólidos pequeños partículas, lodos, etc.
Temperatura adecuada: -29 ℃ ~ 180 ℃ ； -29 ℃ ~ 425 ℃ ； -40 ~ 540 ℃

Materiales de piezas de válvula de bola de forja

Dimensiones principales
