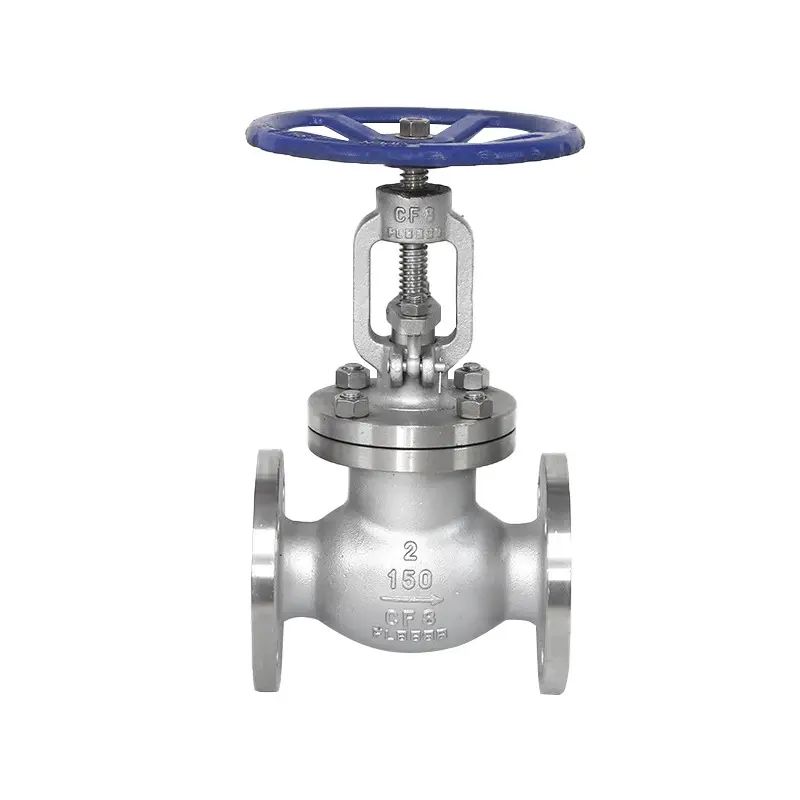

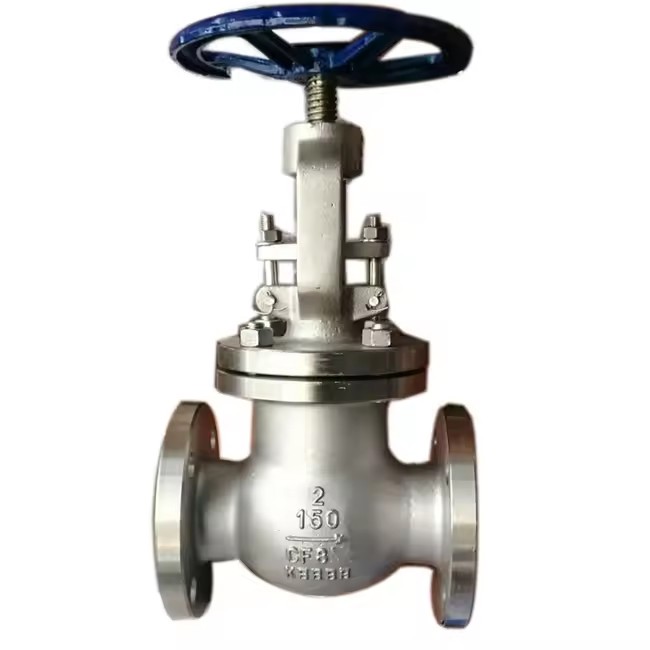

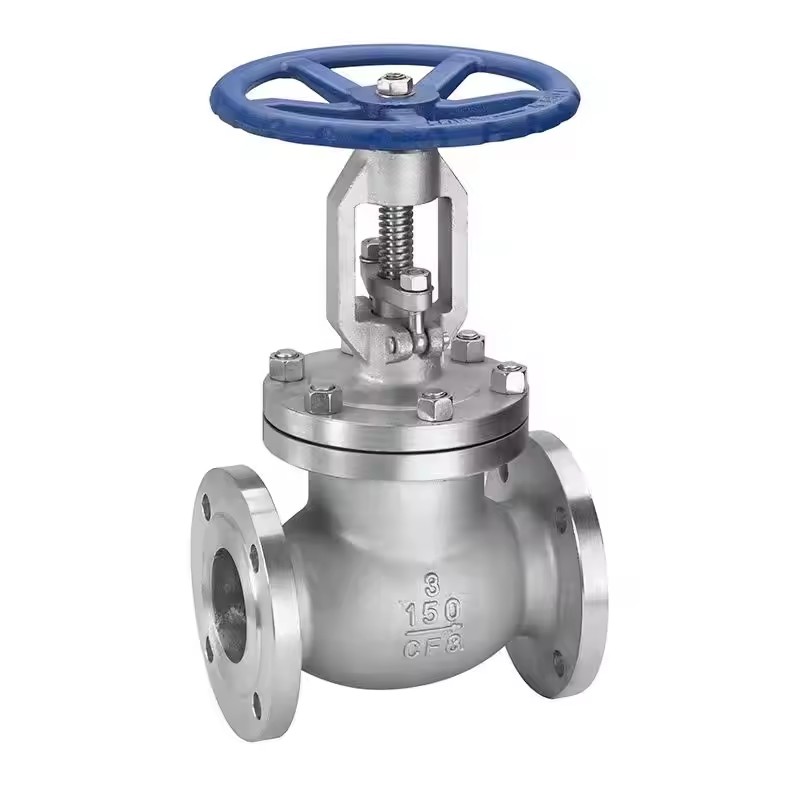

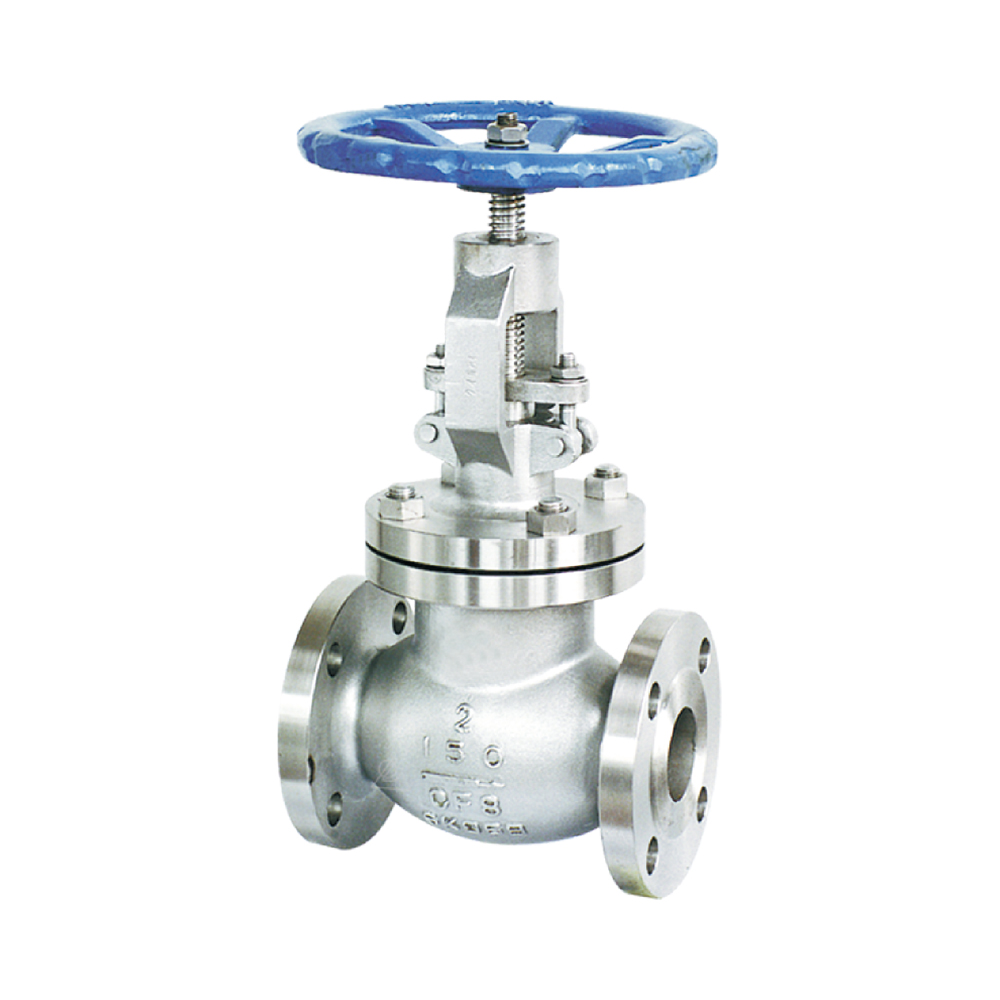

Válvula de globo con brida de acero inoxidable ANSI con volante

La válvula de globo con brida de acero inoxidable de alta calidad de Joepai con rueda de mano, como una de las válvulas de corte más importantes, juega un papel importante en la industria aeroespacial. Como un componente importante del equipo aeroespacial, las válvulas de globo logran funciones como transporte medio, cierre y regulación. Su rendimiento de sellado afecta directamente la operación segura y confiable de los equipos aeroespaciales. Estudiar los factores y leyes de influencia de las características de sellado de las válvulas de globo típicas tiene una importancia guía para el diseño estructural de los pares de sellado de válvulas, mejorando así el rendimiento del sellado y la confiabilidad de las válvulas.

Válvula de globo brindada A351 CF8 con característica de volante:

(1) Las válvulas de globo tienen una estructura más simple que las válvulas de puerta y son más fáciles de fabricar y mantener.

(2) La superficie de sellado no se usa o raya fácilmente, con un buen rendimiento de sellado. No hay un deslizamiento relativo entre el disco de la válvula y la superficie de sellado del cuerpo de la válvula durante la apertura y el cierre, por lo que el desgaste y los rasguños no son severos, el rendimiento del sellado es bueno y la vida útil es larga.

(3) Al abrir y cerrar, la carrera de disco de la válvula es pequeña, por lo que la altura de la válvula de globo es más pequeña que la de la válvula de puerta, pero la longitud estructural es más larga que la de la válvula de puerta.

(4) El par de apertura y cierre es grande, el proceso de apertura y cierre es laborioso, y el tiempo de apertura y cierre es relativamente largo.

(5) La resistencia al fluido es alta debido a los canales medios tortuosos dentro del cuerpo de la válvula, lo que resulta en alta resistencia al fluido y un alto consumo de energía.

(6) Cuando la presión nominal PN de la dirección de flujo medio es ≤ 16MPa, generalmente se usa para fluir aguas abajo, y el medio fluye hacia arriba desde debajo del disco de la válvula; Cuando la presión nominal PN es ≥ 20MPa, el flujo inverso generalmente se usa, y el medio fluye hacia abajo desde el disco de la válvula para aumentar la energía de sellado. Cuando está en uso, el medio de la válvula de cierre solo puede fluir en una dirección y no puede cambiar la dirección del flujo.

(7) El disco de la válvula a menudo se erosiona cuando está completamente abierto.

El eje del tallo de la válvula del globo es perpendicular a la superficie de sellado del asiento de la válvula. El vástago de la válvula tiene un trazo de apertura o cierre relativamente corto y una acción de corte muy confiable, lo que lo hace adecuado para su uso como medio para cortar, regular y estrangular.

Presión de prueba (MPA)

Dimensión de 150 lb:

Dimensión de 300 lb
