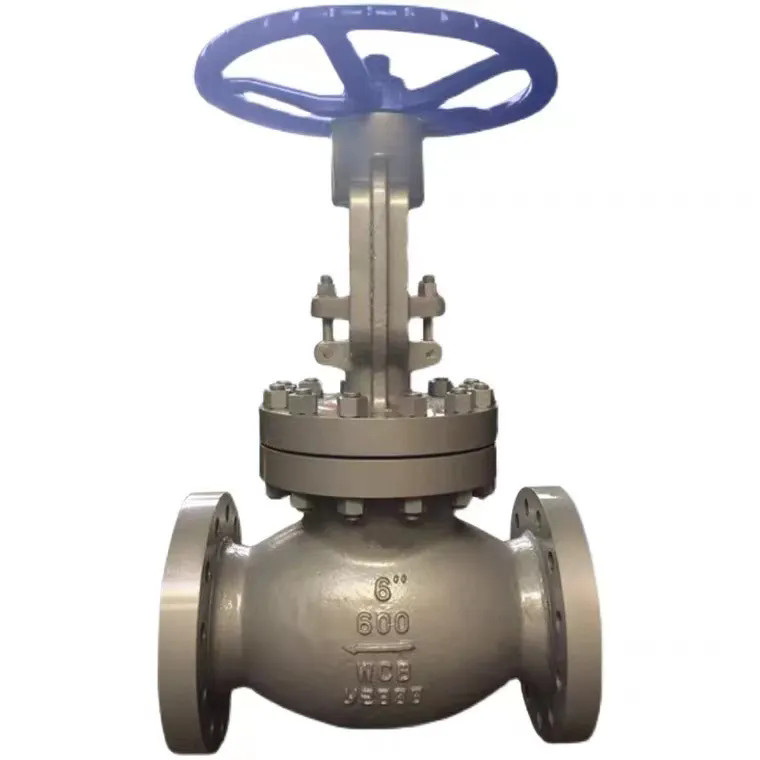

Válvula de globo de alta presión de acero fundido de clase y acero fundido de 600 lb
  • Válvula de globo de alta presión de acero fundido de clase y acero fundido de 600 lbVálvula de globo de alta presión de acero fundido de clase y acero fundido de 600 lb

Válvula de globo de alta presión de acero fundido de clase y acero fundido de 600 lb

Las válvulas juegan un papel importante en cortar y estrangular el medio en sus tuberías. Como una válvula de corte extremadamente importante, los sellos de la válvula de globo de alta presión ANSI de alta calidad de Joepai de alta calidad, aplicando el par al vástago de la válvula, que ejerce presión sobre el disco de la válvula en la dirección axial, lo que provoca la superficie de sellado de la válvula para adherirse bien a la superficie de sellado de la asiento de la válvula, evitando el medio a lo largo de la superficie de sellado entre las superficies de sellado.

El par de sellado de la válvula de globo de alta presión de acero fundido ANSI Clase 600 lb hecha en China Joepai consiste en una superficie de sellado de disco de válvula y una superficie de sellado de asiento de la válvula. El vástago de la válvula impulsa el disco de la válvula para moverse verticalmente a lo largo de la línea central del asiento de la válvula. La altura de apertura de la válvula de globo es relativamente pequeña durante el proceso de apertura y cierre, lo que facilita el ajuste de la velocidad de flujo y fácil de fabricar y mantener, con una amplia gama de aplicaciones de presión.

En comparación con otra válvula de corte comúnmente utilizada en la producción industrial, la válvula de globo de acero fundido es estructuralmente más simple y más fácil de fabricar y mantener. En términos de vida útil, la superficie de sellado de la válvula de globo de acero fundido no se usa o raya fácilmente. Durante el proceso de apertura y cierre de la válvula, no hay un deslizamiento relativo entre el disco de la válvula y la superficie de sellado de la base, por lo que el desgaste y los rasguños en la superficie de sellado son relativamente pequeños, lo que mejora la vida útil del servicio del par de sellado. La válvula de globo de acero fundido tiene una carrera de disco de disco de válvula pequeña y una altura relativamente pequeña en comparación con las válvulas de compuerta durante el proceso completamente cerrado.

Características estructurales de la válvula de globo de acero fundido:

Construcción: BB-BG-OSandy

Operación: manual, neumático

Estándar de diseño: API6D API600

Dimensión cara a cara: ASME B16.10

Eminas de la brida: ASME B16.5

Prueba e inspección: API 598

Especial-Nace MR-01-75

Especificaciones técnicas de la válvula de globo de acero fundido:

Calificación de presión: Clase: 150 lb-900lb

Especificación: 1/2 "-14"

Material: WCB, CF8, CF3

Bridas estándar: ANSI


600 lb Descripción de la válvula de válvula de acero fundido:

Material principal de piezas
Cuerpo, capó
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
Provenir
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
Nuez
Latón
Desct
ASTM A216 WCB
Asiento
13CR/STM A351 CF8/STM A351 CF8M
Rueda manual
ASTM A47
Empaquetadora
Grafito
Embalaje
Grafito
Estándar de la válvula de globo
Estándar de diseño
6d Fuego/Fuego 600/Fuego 603
Cara a cara
ASME B16.10
Estándar de brida
ASME B16.5
Estándar de prueba
API598

600 lbVálvula de globo de acero fundidoDimensión:

Dn NPS L D D1 D2 b Z-φd
15 1/2 165 95 66.7 34.9 21.3 4-16
20 3/4 190 115 82.6 42.9 22.9 4-19
25 1 216 125 88.9 50.8 24.5 4-19
32 11/4 229 135 98.4 63.5 27.7 4-19
40 11/2 241 155 114.3 73 29.3 4-19
50 2 292 165 127 92.1 32.4 8-19
65 21/2 330 190 149.2 104.8 35.6 8-22.2
80 3 356 210 168.3 127 38.8 8-22.2
100 4 432 275 215.9 157.2 45.1 8-25.4
125 5 508 330 266.7 185.7 51.5 8-28.6
150 6 559 355 292.1 215.9 54.7 12-28.6
200 8 660 420 349.2 269.9 62.6 12-31.8
250 10 787 510 431.8 323.8 70.5 16-34.9
300 12 838 560 489 381 76.7 20-34.9
350 14 889 605 527 412.8 76.9 20-38.1
400 16 991 685 603.2 469.9 83.2 20-41.3
450 18 1092 745 654 533.4 89.6 20-44.5
500 20 1194 815 723.9 584.2 95.9 24-44.5
600 24 1397 940 838.2 692.2 108.6 24-50.8

Etiquetas calientes: Válvula de globo de alta presión de acero fundido de clase y acero fundido de 600 lb
