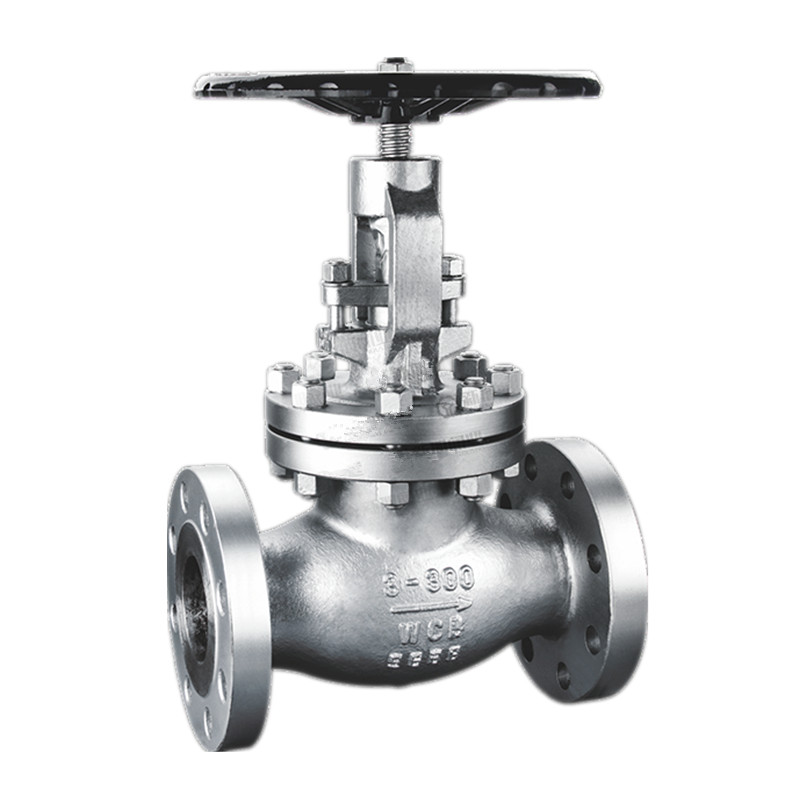

API PRODICIÓN EN LA VÁLVULA DE GLOBE VÁLVULA DE GLOBE Patrón recto de acero fundido

La Válvula de globo recta de acero recto de la brida de la API se desarrolla y fabricada por Joepai adopta especificaciones de diseño estadounidenses, como ASME/API 602, API 623, API 594, etc., puede operar bajo alta presión, alta temperatura y condiciones de trabajo duras y se usa ampliamente en sistemas de tuberías industriales tales como refinamiento, químico, potencia natural, gas natural, metalurgo, metalurgy, metalurgy, metalurgy, metalurgy, etc.

Enviar Consulta

Descripción del Producto

La brida de la API de Joepai termina la válvula de globo recta de acero fundido 300 lb cumple con el estándar de prueba de presión API 598 y admite la personalización de varios materiales, estructuras y formas de accionamiento. Es un producto de apoyo de ingeniería para mercados como Europa, América, Medio Oriente y América del Sur. Wenzhou Qiaopai Valve Co., Ltd. ha estado profundamente involucrado en el campo de la fabricación de válvulas industriales durante más de 20 años. La compañía ha aprobado sistemas de certificación ISO9001, CE y API, y sus productos se exportan a mercados como Europa, América, Medio Oriente y el sudeste de Asia.

Características y aplicaciones estructurales

Cuando está completamente cerrado, el volante gira en sentido horario.

2. Se puede instalar en cualquier posición de la tubería, con el medio fluyendo de abajo hacia arriba.

3. Las válvulas de globo de acero inoxidable son adecuadas para tuberías con varios medios corrosivos y tienen buenas propiedades anticorrosiones

Sexo y fuerza suficiente.

4. Las válvulas de globo de acero de aleación son adecuadas para tuberías de vapor y aceite de alta temperatura, y tienen alta resistencia a la temperatura característica.

Detalle de la válvula de globo de API:

Capó atornillado

Brida o extremo soldado a tope

Costante de acero al carbono, acero inoxidable o materiales de acero de aleación

Proporcionar todas las configuraciones de decoración

Se pueden proporcionar otros tamaños a pedido

Descripción del Producto

Material principal de piezas
Cuerpo, capó	ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
Provenir	ASTM A76 420/ASTM A182 F304/ASTM A182 F316
Nuez	Latón
Desct	ASTM A216 WCB
Asiento	13CR/STM A351 CF8/STM A351 CF8M
Rueda manual	ASTM A47
Empaquetadora	Grafito
Embalaje	Grafito
Estándar de la válvula de globo
Estándar de diseño	6d Fuego/Fuego 600/Fuego 603
Cara a cara	ASME B16.10
Estándar de brida	ASME B16.5
Estándar de prueba	API598

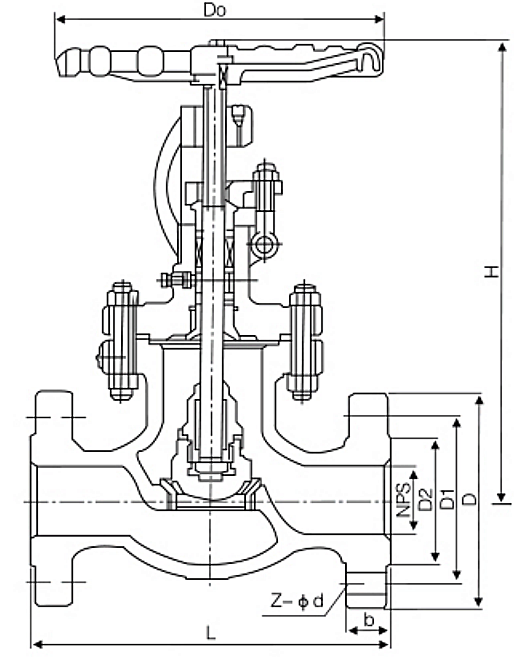

Dimensión de 150 lb:

Dn		Brida de 150 lb (RF) (mm)								peso
mm	en	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34.9

Dimensión de 300 lb:

Dn		Brida de 300 lb (RF) (mm)								peso
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
