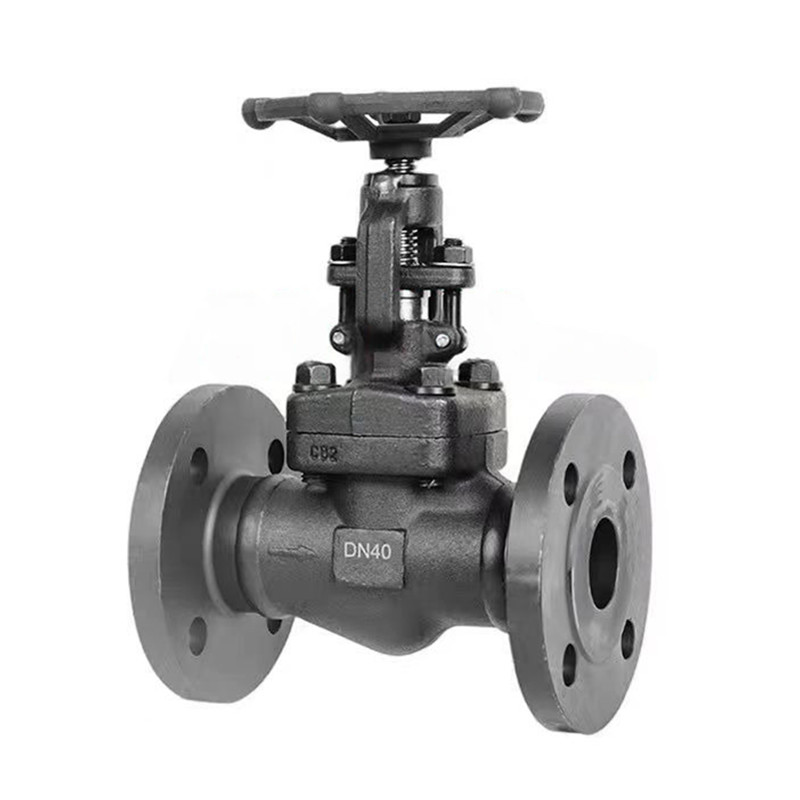

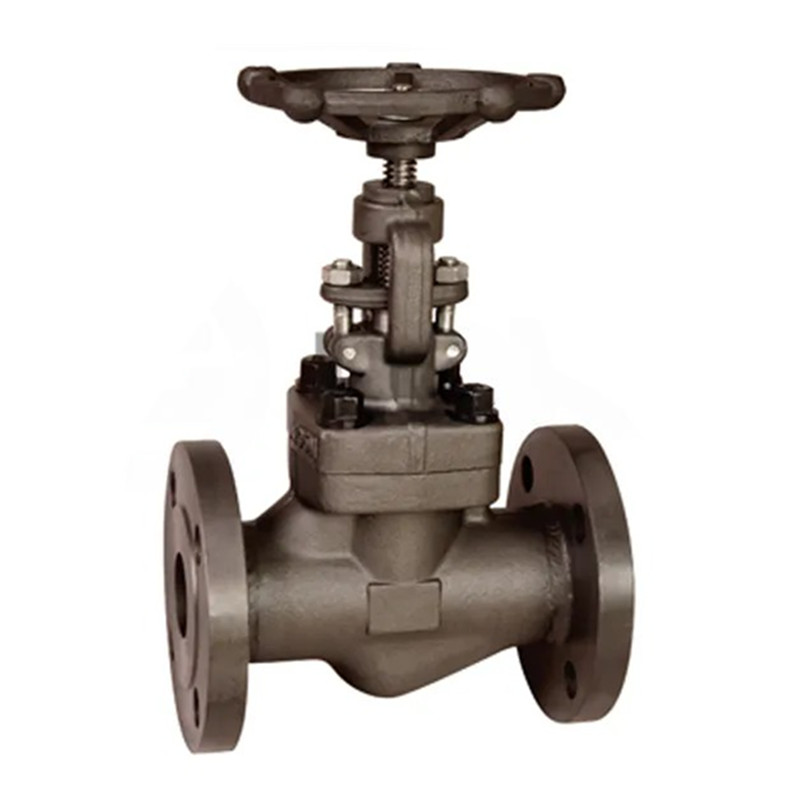

La válvula de globo con brida de acero forjado de alta calidad A105N suministrada por Joepai es adecuada para escenarios industriales que requieren control de estrangulamiento y sellado hacia adelante. Adoptando una estructura de disco de válvula cónica/en forma de enchufe, es adecuado para el control de flujo de vapor, aceite, fluidos químicos y medios corrosivos.
A105 El cuerpo de la válvula de acero al carbono y la cubierta de la válvula se someten a presión extrema.
Calificación de presión: 600 lb (otras clasificaciones pueden alcanzar 2500 lb).
Conexión de brida: de forma segura y libre de fuga integrada en el sistema de tuberías (otros extremos: NPT, SW, BSP se pueden proporcionar a pedido).
Cones de la válvula de acero inoxidable: los componentes clave (vástago de la válvula, asiento de la válvula, disco de válvula) están hechos de acero inoxidable 410, que tiene resistencia al desgaste y resistencia a la corrosión.
Rango de temperatura: la temperatura de trabajo varía de -29 ° C a 425 ° C, adecuada para aplicaciones de alta y baja temperatura.
Operación manual de rueda de mano: el interruptor y el ajuste del acelerador son simples y fáciles de operar.
Embalaje de grafito: sellado de alta temperatura, buen rendimiento a prueba de fugas.
Pruebas API598: Se lleva a cabo una garantía estricta de calidad para la integridad del asiento y la alojamiento de la válvula.
Tornillo exterior y yugo (OS e Y)
Glándula de embalaje auto alineada de dos piezas
Capó atornillado con junta en espiral o capó de soldadura
Asiento trasero integral
Materiales de acero forjado de carbono, acero inoxidable o aleación
Opción de puerto completo disponible para las clases 150 - 2500
Tallo extendido o debajo del sello
Extremos de soldadura con bridas, roscadas o de zócalo
Disponible en todas las configuraciones de recorte
Capó de capó soldado o sello de presión
Dispositivo de bloqueo a pedido
Fabricación para NACE MR0175 a pedido
|
Parámetro |
Detalles |
|---|---|
| Rango de tamaño | ½ "a 2" |
| Clase de presión | 600 lb (150 lb - 2500 lb disponible) |
| Tipo de conexión | Brida (estándar); Npt, sw, bsp, bw opcional |
| Estándar de diseño | API602 |
| Certificación de hilo | ISO9001, CE, TS |
| Temperatura de funcionamiento | -29 ° C a 425 ° C (personalizable para aplicaciones especializadas) |
| Compatibilidad media | Agua, petróleo, gas natural, vapor, líquidos corrosivos |
| Operación | Volante |
| Estándar de prueba | API598 |
| Componente | Material |
|---|---|
| Cuerpo y capó | Acero al carbono A105 |
| Provenir | 410 acero inoxidable |
| Asiento y disco | 410 acero inoxidable |
| Glándula | 304 acero inoxidable |
| Nueces de yugo | 410 acero inoxidable |
| Perno | Acero de aleación B7 |
| Empaquetadora | Herida en espiral (SS + Grafito/Grafito flexible) |
| Embalaje | Grafito |
| Volante | Acero carbono |
Cuerpo/capó: F304/316/304L/316L (CF8/CF8M/CF3/CF3M), F11, F22, F51, LF2.
Recorte: Actualice a 304/316 de acero inoxidable, dúplex F51 u otras aleaciones para medios corrosivos.
