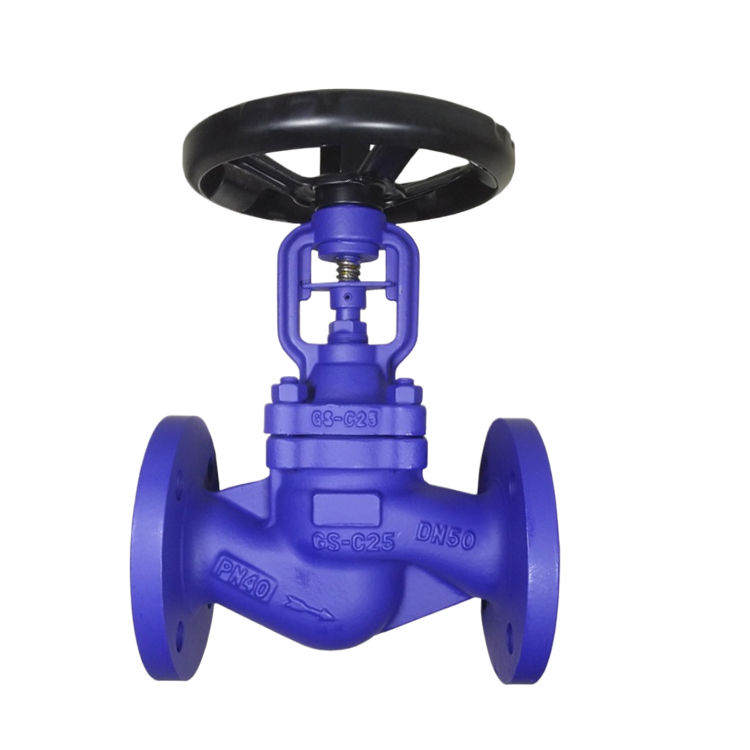

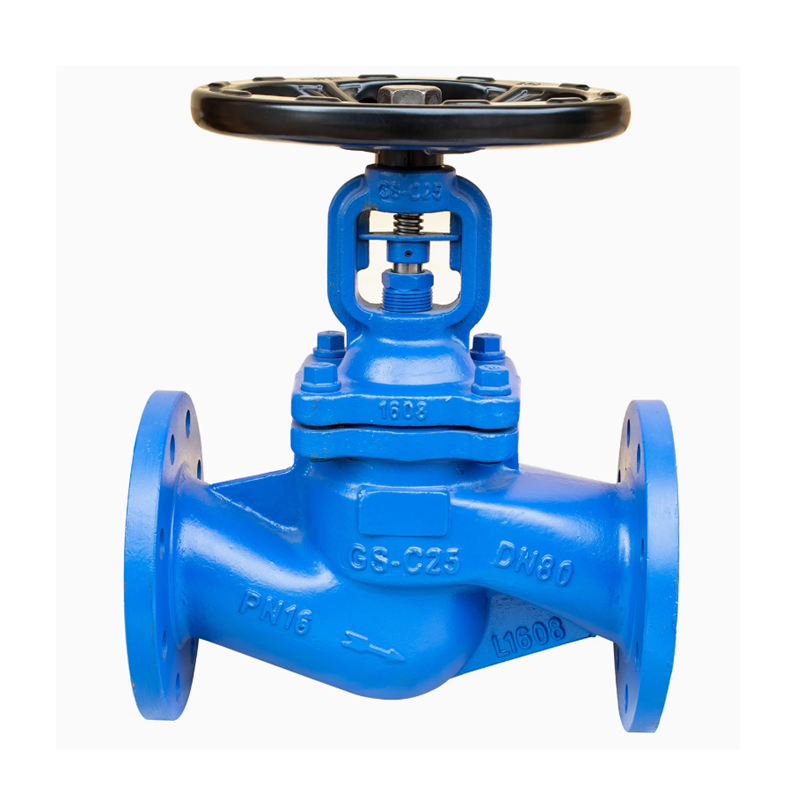

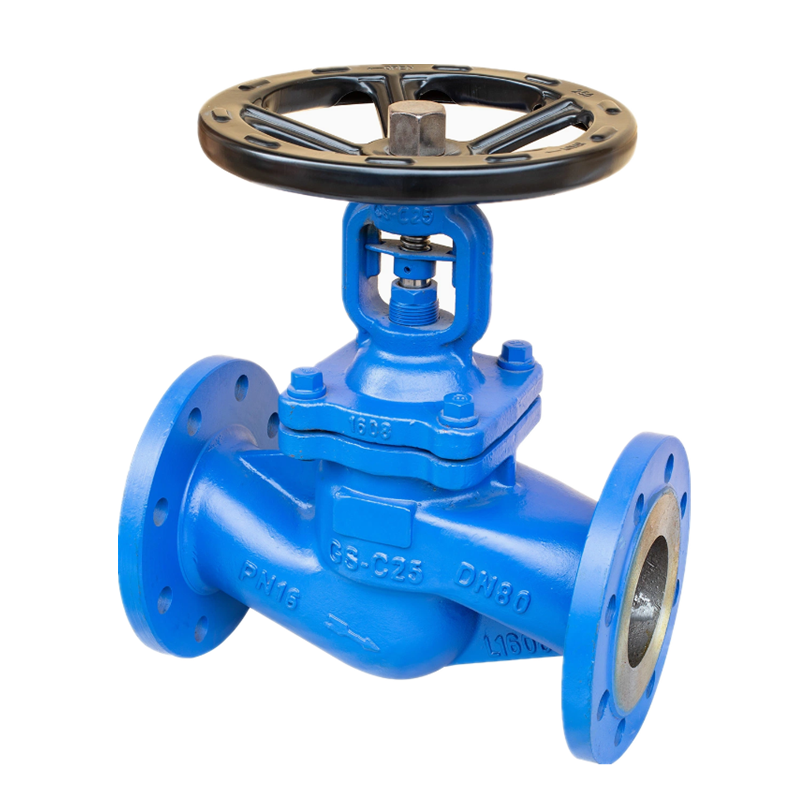

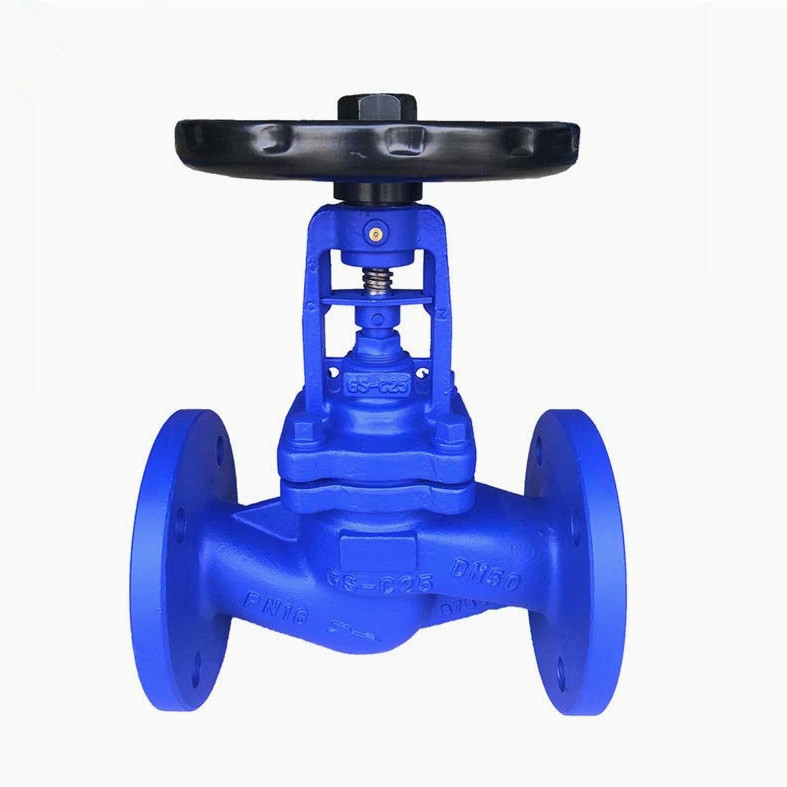

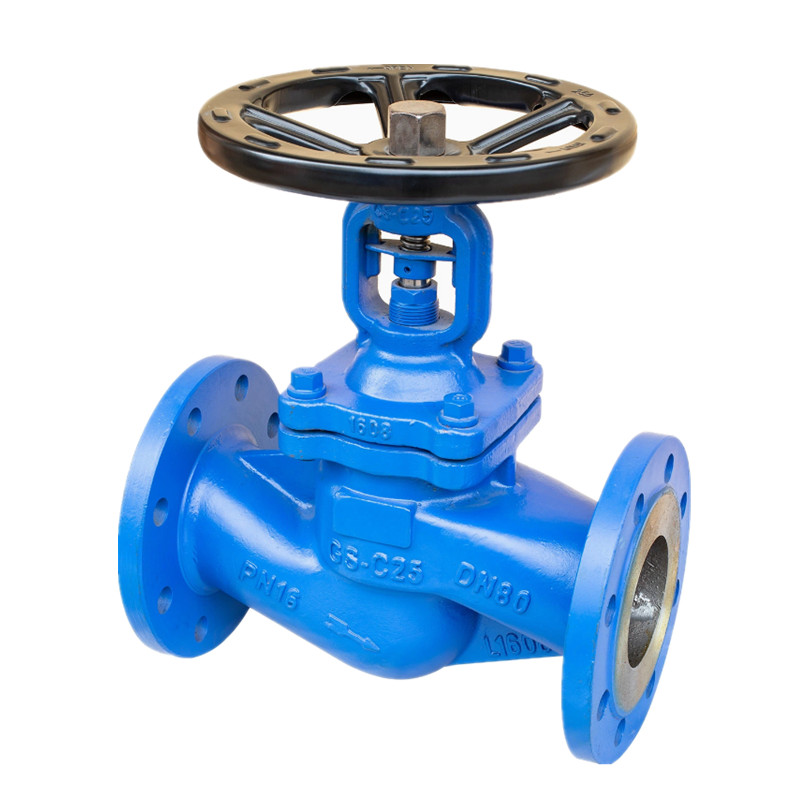

Válvula de globo de sello a continuación BLANT DIN GS-C25

La válvula de globo de sello de Estándar Bellow Standard DIN DIN DIN DIN de Joepai ha aprobado certificaciones internacionales como ISO9001, CE, que cubre los mercados en Europa, América, el sudeste asiático y el Medio Oriente. Esta serie adopta una estructura de sellado dual, con tuberías corrugadas de metal soldadas y selladas en el interior, evitando efectivamente la fuga media, protegiendo la seguridad de los operadores y cumpliendo con los estándares ambientales.

Enviar Consulta

Descripción del Producto

JOepai GS-C25 Válvula de globo de sello a continuación Standard DIN hecha en China, adecuada para industrias como petroquímicos, productos químicos finos, productos farmacéuticos, metalurgias y centrales eléctricas, especialmente para sistemas de transmisión cerrados para medios tóxicos, dañinos, inflamables y corrosivos. La estructura única de sellado dual garantiza una operación estable a largo plazo y es la solución de válvula preferida para productos químicos finos y condiciones de trabajo duras.

Especificaciones técnicas:

Calificación de presión: 1.0-4.0MPA

Especificación: DN15-DN500

Material: GS-C25, CF8, CF3

Bridas estándar: DIN

Detalle de la válvula de la globo del sello a continuación:

Construcción: BB-BG-OSandy

Operación: manual, neumático

Estándar de diseño: DIN3356

Dimensión cara a cara: DIN3202

Eminas de la brida: DIN2543-2545

Prueba e inspección: DIN3230

Ventaja de la válvula de la globo del sello a continuación:

2. El golpe de trabajo de la válvula del mundo es pequeño y el tiempo de apertura y cierre es corto.

3. La válvula de globo tiene un buen rendimiento de sellado, baja fricción entre las superficies de sellado y una larga vida útil.

Los tipos de válvulas de globo de sello a continuación se dividen en válvulas de globo de rosca externa y válvulas de globo de rosca interna de acuerdo con la posición de la rosca del vástago de la válvula. Según la dirección del flujo del medio, hay rectas a través de las válvulas de globo, las válvulas de globo de CC y las válvulas de globo angulares. Las válvulas de globo se dividen en válvulas de globo selladas en empaquetado y fuelles válvulas de globo selladas de acuerdo con sus formas de sellado.

Materiales principales:

NO.	Nombre de parte	MATERIAL
1	Cuerpo	GS-C25, CF8, CF3
2	Desct	2CR13, F304, F316
3	Bisagra	F304, F316
4	Combinación de fuelles	F304, F316
5	Capó	GS-C25, CF8, CF3
6	Embalaje	Grafito flexible, PTFE
7	Glándula	25#, F304, F316
8	Locador	25#, F304, F316
9	Nuez	ZQI19-4
10	Rueda manual	Acero al carbón
11	Tapa	25#
12	Boquilla de aceite	Latón
13	Nuez hexágono	ASTM A193 2H, A193-8, A193-8M
14	Tornillo	ASTM A193 B7, A193-B8, A193-B8M
15	Empaquetadora	Grafito flexible+S.S. Ptfe
16	Provenir	2CR13, F304, F316

Dimensiones principales:

PN	PN16
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
WT. (KG)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

PN	PN25
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
WT. (KG)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

PN	PN40
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
WT. (KG)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Parámetros del producto

PN (MP)	Prueba de shell (MPA)	Prueba de sellado (MPA)	Temperatura adecuada (ºC)	Medio adecuado
150	3.0	2.2	-20ºC-350ºC	Agua, vapor, aceite, etc.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
