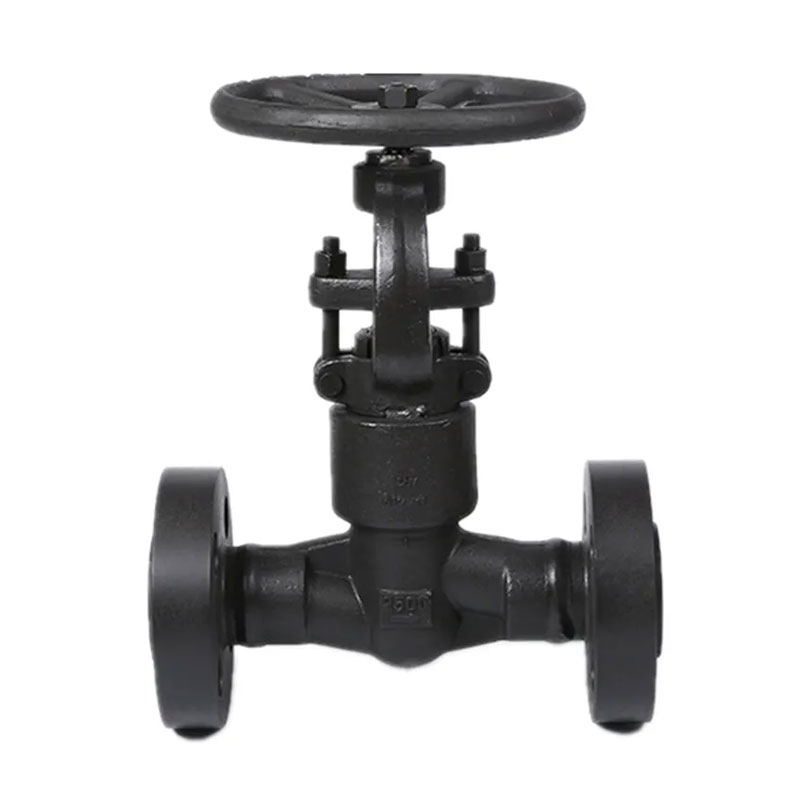

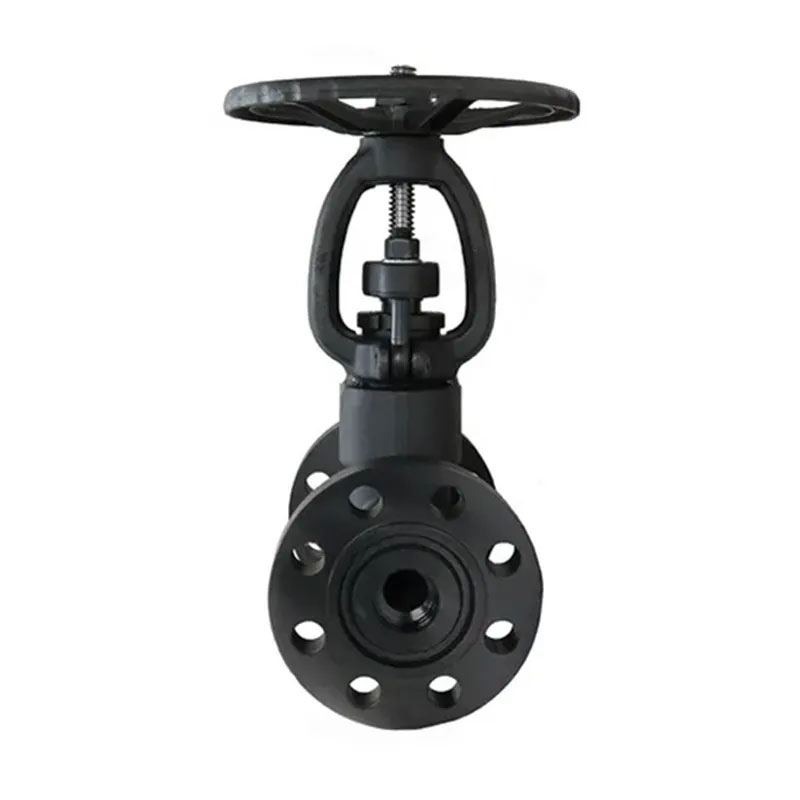

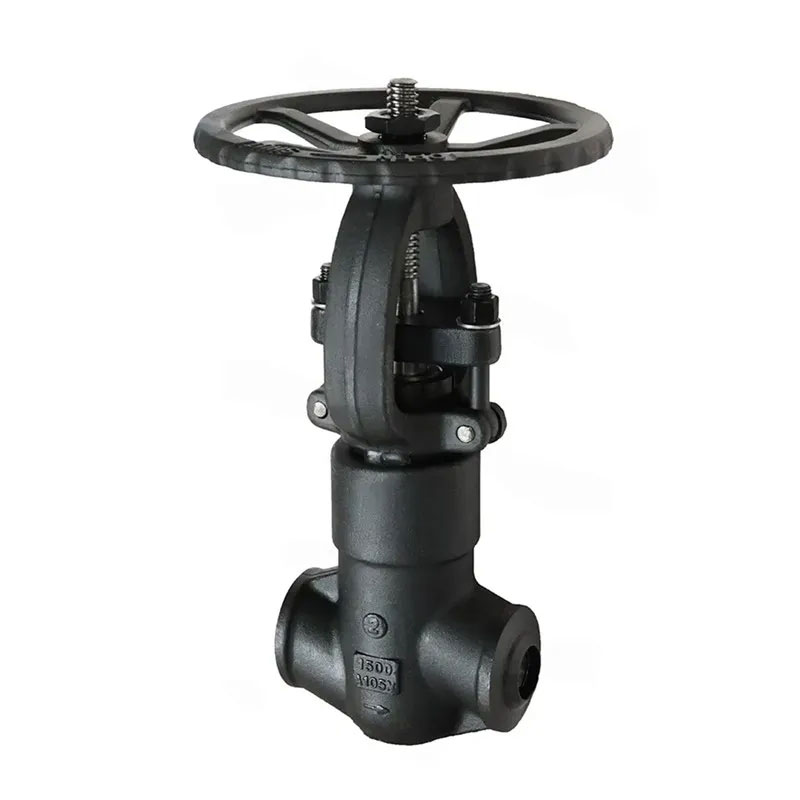

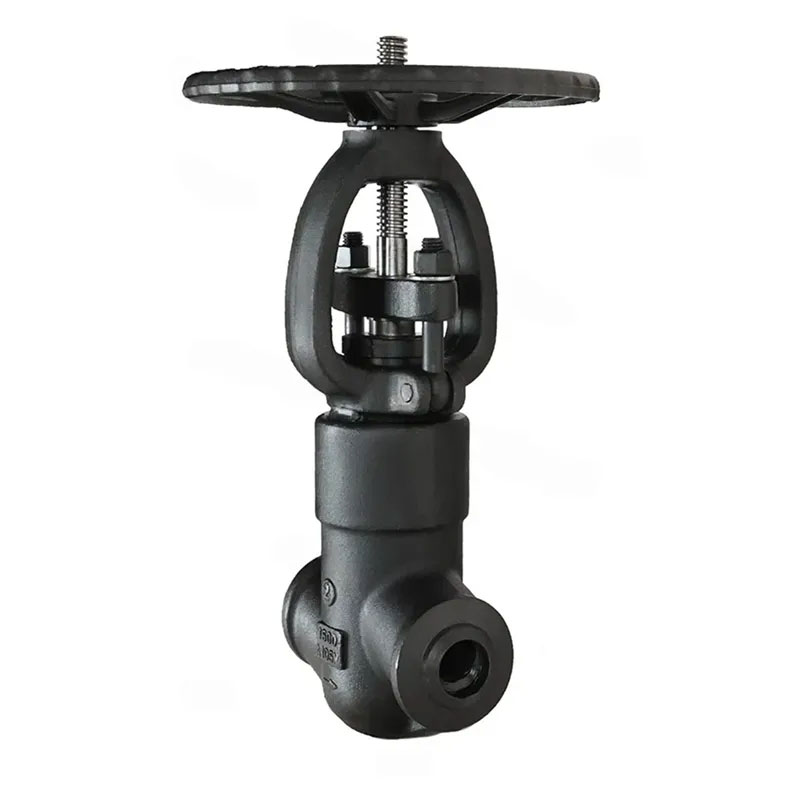

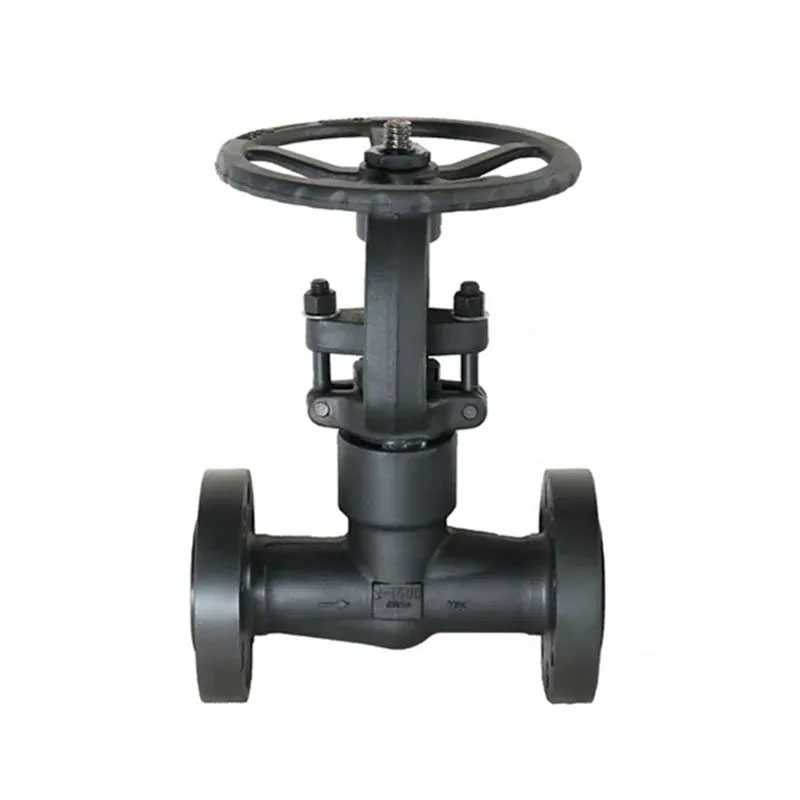

La válvula de globo de sellado de presión con bridas de acero forjado de Joepai hecha en China facilita la instalación. Diseñado para manejar condiciones de alta presión, esta válvula es ideal para industrias como el petróleo y el gas, la generación de energía y los petroquímicos. En estos sectores, donde el control de fluido de alta presión es crucial, el diseño de sellado de presión de la válvula asegura un funcionamiento confiable. Puede mantener un sello apretado incluso bajo diferenciales de presión extrema, evitando las fugas y garantizar la seguridad del sistema. Esta válvula de globo ofrece una opción de acero de acero forjado A105N, F304 o Materiales de acero inoxidables F316. A105N proporciona una excelente fuerza para aplicaciones industriales generales. F304 es adecuado para entornos moderadamente corrosivos, mientras que F316 ofrece resistencia a la corrosión mejorada en entornos altamente agresivos, como plantas químicas e instalaciones marinas. Esta versatilidad lo hace adaptable a una amplia gama de industrias.
1.Design - API 602 / BS 5352 / ASME B16.34
2. Ponga de porte - ASME B16.5
3.BW FIN - ASME B16.25
4.Sw End - ASME B16.11
5. extremos tallados - ASME B1.20.1
6.test - API598
7. Especial-Nace MR-01-75
1. capó de capó, capó soldado o sello de presión de sellado de presión
2. Disco de tipo plug/disco cónico
3. Puerto lleno o puerto convencional
4. Outside Torny and Yoke (OS e Y), Rising Stem
5. capó extendido para servicios criogénicos
6.Material: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321, etc.
7.dics y tallo: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8. Operación: rueda a mano
9.Offshore /Oil /Gas /Chemical /Petrochemical Pulp /Paper /Water /Wastewater
/Marina
| Presión | 150 lb | 300 lb | 600 lb | 900 lb | 1500 lb | 2500 lb | |
| Prueba de fuerza | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Prueba de sello | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Prueba de aire | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| NO | NOMBRE | CS a ASTM | En cuanto a ASTM | SS a ASTM | |
| Tipo A105 | Tipo F22 | Escriba F304 (L) | Tipo F316 (L) | ||
| 1 | CUERPO | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | EMPAQUETADORA | Corrugado SS+Grafito | SS+PTFE | ||
| 3 | TORNILLO | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | ALFILER | A276 420 | A276 304 | ||
| 5 | Empacación de glándula | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | TORNILLO | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | TUERCA | A194 2H | A194 4 | A194 8 | A194 8m |
| 8 | TUERCA | A276 410 | |||
| 9 | TUERCA | A194 2H | A194 4 | A194 8 | A194 8m |
| 10 | LETRERO | Ss | |||
| 11 | Volante | A197 | |||
| 12 | GLÁNDULA | A216 WCB | A351 CF8 | ||
| 13 | EMBALAJE | Grafito flexible | Ptfe | ||
| 14 | CAPÓ | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | PROVENIR | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | DESCT | A276 420 | A276 304 | A276 304 (L) | A276 316 (l) |
| 17 | MEDIO | Agua, petróleo, gas | Agua, petróleo, gas | Ácido, agua, aceite, gas | |
| 18 | TEMPERATURA | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| TAMAÑO | S | L | T | W | H ≈ | Peso (kg) ≈ | ||||||
| PULGADA | Dn | Ansi | Él es | 800 lb | 2500 lb | A n s i | Grande, BS | J i s | 800 lb | 2500 lb | ||
| NPI | RC | PT | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
