Válvula de globo con patrón en Y revestida de PTFE

JOEPAI es un proveedor líder de válvulas de globo con patrón en Y revestidas de PTFE en China. Esta válvula está diseñada para aplicaciones de fluidos corrosivos y tóxicos severos, incluidos procesamiento químico, semiconductores y productos farmacéuticos. Estas válvulas revestidas utilizan revestimientos completos de PFA o PTFE (normalmente ≥3-5 mm de espesor) para aislar todos los componentes metálicos de los medios de proceso, proporcionando una resistencia a la corrosión excepcional y eliminando la necesidad de aleaciones costosas. Nuestra fabricación emplea moldeo por transferencia avanzado y anclaje de cola de milano para lograr revestimientos consistentes y densos con baja permeabilidad y riesgo reducido de desprendimiento del revestimiento bajo vacío o altas temperaturas. Con el respaldo de instalaciones de producción con certificación ISO y una sólida cadena de suministro, garantizamos una entrega confiable, con muchas configuraciones de válvulas de globo revestidas de PFA estándar disponibles para un envío rápido que respalde los cronogramas urgentes de los proyectos.

Enviar Consulta

Descripción del Producto

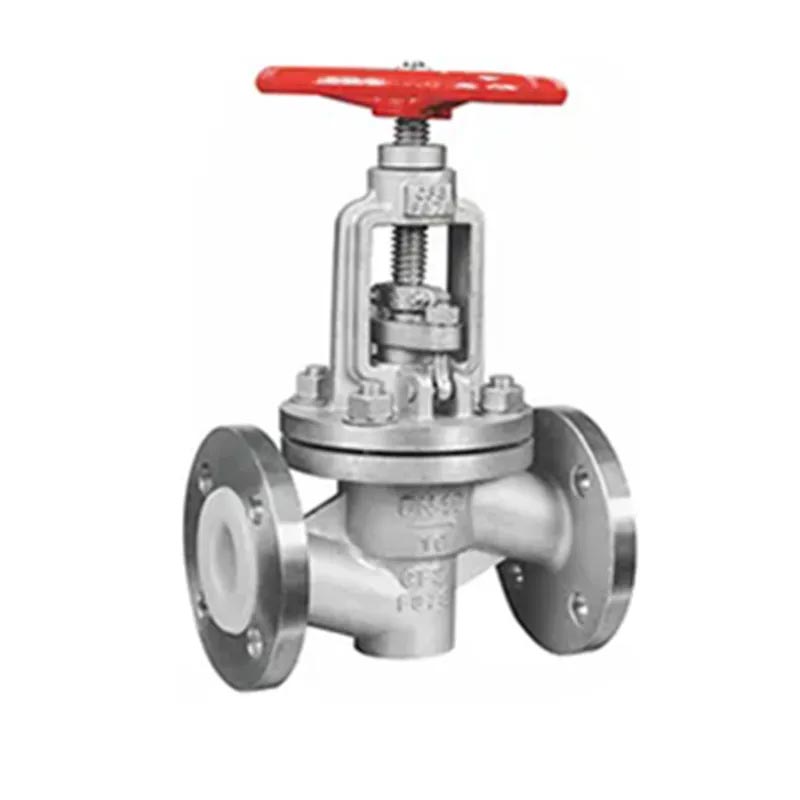

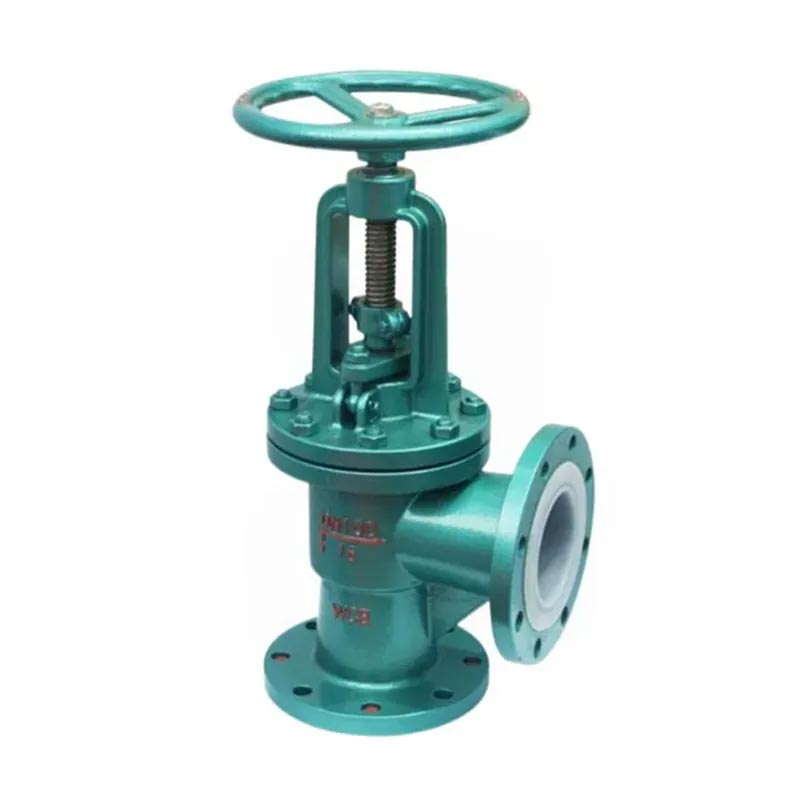

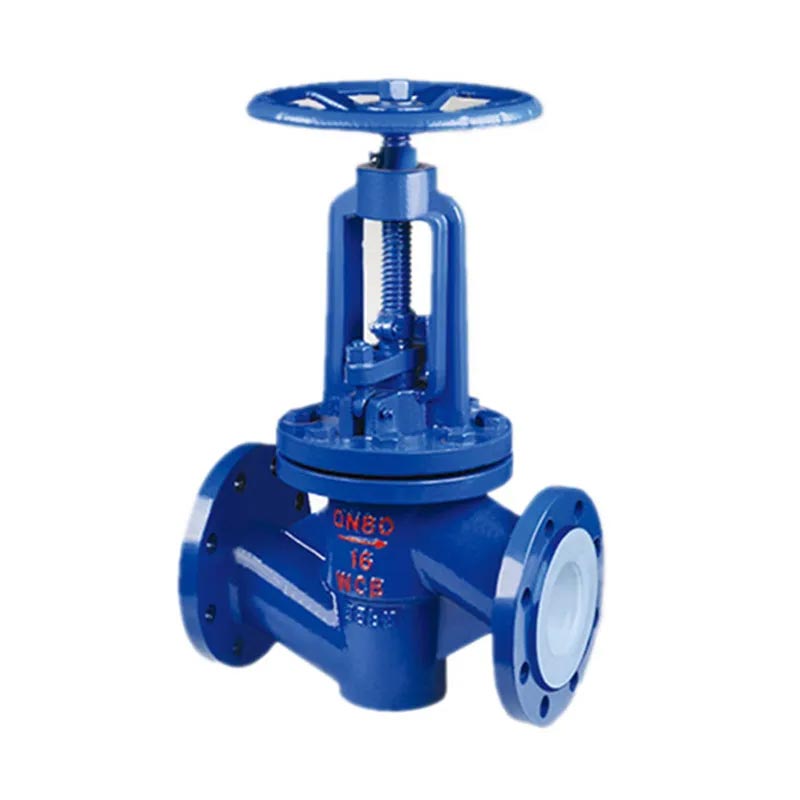

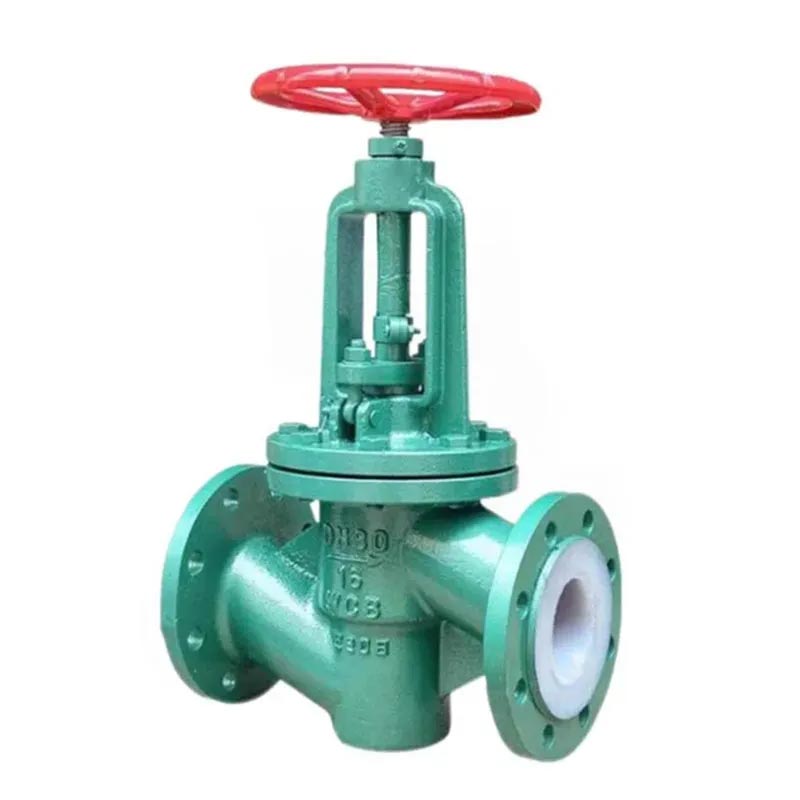

Con décadas de experiencia en ingeniería, JOEPAI ofrece válvulas de globo con patrón en Y revestidas de PTFE de alta calidad que cumplen estrictamente con los estándares internacionales. cada uno La válvula se somete a una inspección de sellado y presión del 100% antes de salir del fábrica. Brindamos soporte OEM, tiempos de entrega cortos y personalizados. configuraciones de materiales para necesidades específicas del proyecto. La válvula de globo revestida es un tipo de válvula de cierre en la que el elemento de cierre (disco) es impulsado por el vástago de la válvula y se mueve hacia arriba y hacia abajo a lo largo del eje central del asiento de la válvula. Se usa comúnmente para conectar o cerrar el medio en tuberías y generalmente no se usa para regular el flujo. Las estructuras básicas incluyen: tipo J41 directo, tipo J44 en ángulo y tipo J45 oblicuo (tipo Y).

Características

Las válvulas de globo revestidas presentan una estructura compacta, operación flexible, fuerte resistencia a la corrosión y carrera corta. Se utilizan ampliamente en aplicaciones con corrosión severa, como la industria química, el petróleo, los productos farmacéuticos, los alimentos, la fundición de acero, la fabricación de papel, la energía hidroeléctrica y la protección del medio ambiente.

Materiales de revestimiento: PFA, PTFE, FEP, GXPO, etc.

Métodos de operación: Manual, Engranaje (engranaje helicoidal), Eléctrico, Neumático, Hidráulico.

En industrias donde los productos químicos agresivos son la norma, las válvulas metálicas estándar sucumben rápidamente a la corrosión y a las fallas. Las válvulas de globo con patrón en Y revestidas de PTFE (politetrafluoroetileno) y PFA (perfluoroalcoxi) están diseñadas específicamente para este desafío y ofrecen una solución superior para controlar el flujo de medios altamente corrosivos, ultrapuros o pegajosos.

Válvula ESTÁNDAR

Estándar de diseño y fabricación: GB12235
Dimensión cara a cara: GB12221
Estándar de dimensión de brida: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020

PRUEBA E INSPECCIÓN

Capa de revestimiento: detección de electrochispas
Estándar de prueba: GB/T 13927, API 598
Presión nominal: PN (MPA)
Presión de prueba del cuerpo: PNX1.5
Presión de prueba de sello: PNX1.1

Y Pattern Globe Valve

Material de las piezas principales

Cuerpo
Forro del cuerpo	Plástico flúor
Capó	Hierro fundido, acero al carbono, acero inoxidable.
Desct	Acero al carbono, acero inoxidable, totalmente recubierto de flúor. plastico
Glándula
Provenir	Acero al carbono, acero inoxidable, parcialmente recubierto de flúor. plastico
Volante

	Valor estándar(:mm)							Valor de referencia
DN(mm)	L	D	D1	D2	f	b	Z-φd	HACER	Peso(kg)
DN(mm)	PN2.5m
15	130	95	65	45	2	16	4-f14	265	4
20	150	105	75	58	2	18	4-f14	270	5
25	160	115	85	68	2	18	4-f14	275	6
32	180	135	100	78	2	18	4-f18	290	9
40	200	145	110	88	3	18	4-f18	320	11
50	230	160	125	102	3	20	4-f18	335	14
65	290	180	145	122	3	22	8-f18	400	21
80	310	195	160	138	3	24	8-f18	450	30
100	350	230	190	162	3	24	8-f23	495	36
125	400	270	220	188	3	26	8-f26	560	70
150	480	300	250	218	3	28	8-f26	650	80
200	600	360	310	278	3	30	12-f26	750
250	650	425	370	335	3	32	12-φ30	840	250
300	700	485	430	395	4	34	16-φ30	970
350	790	550	490	448	4	38	16-f34		500

Parámetros

Diámetro nominal	Presión nominal	Presión de trabajo	L	D	D1	n-Fd	f	H1	H2	D0	Peso
25	1,6 1,0	1.6	160	100	75	4-2	2	2595	280	120	4.5
32			200	120	90	4-14	2			140	13
40			200	130	100	4-14	3	320	353	140	9.5
50			230	140	110	4-14	3	342	375	160	16.5
65		1.0	290	160	130	4-14	3			180
80			310	190	150	4-18	3	467	520	200	32
100			350	210	170	4-18	3	532	600	280	45
125			400	240	200	8-18	3	604	685	280	67
150			480	265	225	8-18	3	635	728	320	89
200		0.6	495	320	280	8-18	4	735	866	400	145
250			622	375	335	12-18	4
300			698				4

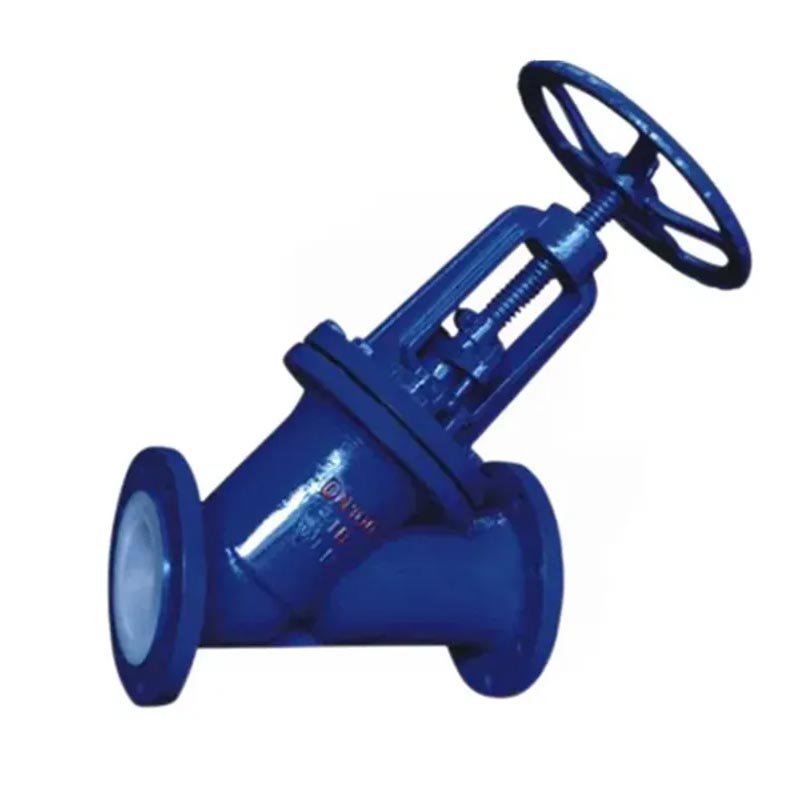

Y Pattern Globe Valve
